ZLYJ塑料橡胶挤出机减速机外形尺寸及装配型式(JB/T8853-2001)

来源：网络作者：网络转载 2019-10-01 阅读：427

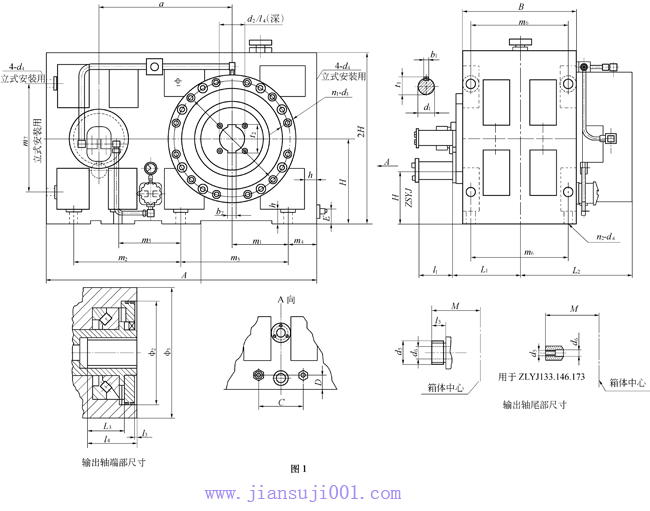

ZLYJ塑料橡胶挤出机减速机外形尺寸及装配型式

ZLYJ塑料橡胶挤出机减速机外形尺寸及装配型式(JB/T8853-2001)

表（1）

规格	a	H	H1	h	A	B	L1	l1	L2	L3	d1(m6)	t1	b1	d₂(H8)	l4	t2	b₂(F9)	d3	n1	φ1
ZLYJ112	184	130		18	426	170	106	60	203		28	31	8	35	52	38.3	10	M10	6	185
ZLYJ133	218	140		20	478	215	125	60	205		28	31	8	38	80	41.3	10	M12	8	205
ZLYJ146	256	160		22	560	250	148	70	245		32	35	10	45	120	48.8	14	M12	8	230
ZLYJ173	285	170		22	576	256	148	80	250		38	41	10	50	140	57.6	14*2	M16	8	260
ZLYJ200	340	240		36	750	340	200	80	330		45	48.5	14	60	170	68.8	16*2	M16	12	300
ZLYJ225	385	250		36	800	360	205	110	355		55	59	16	70	170	78.8	18*2	M20	12	370
ZLYJ250	430	280		45	930	380	220	110	380		60	64	18	80	180	90.8	22*2	M20	12	370
ZLYJ280	480	300		50	970	410	240	125	405		65	69	18	90	180	100.8	25*2	M24	12	400
ZLYJ315	539	350		55	1160	450	250	140	440		75	79.5	20	100	200	112.8	28*2	M24	12	405
ZLYJ330	575	350		60	1160	450	260	170	445		85	90	22	110	220	122.8	28*2	M24	12	450
ZLYJ375	625	400		60	1280	466	265	170	445		85	90	22	110	255	122.8	28*2	M24	12	450
ZLYJ420	695	460		60	1420	550	310	130	535		95	100	25	120	270	134.8	32*2	M30	12	580
ZLYJ450	765	500		60	1550	600	350	130	600		100	106	28	170	250	188.8	40*2	M30	12	610
ZLYJ630	1070	630		80	2000	770	430	165	760		120	127	32	180	340	200.8	45*2	M36	12	720
ZSYJ450	765	500	276	60	1550	600	350	105	600		75	79.5	20	170	250	188.8	40*2	M36	12	610
ZSYJ560	960	580	324	80	1850	610	355	130	670		95	100	25	160	300	178.8	40*2	M36	12	720
ZSYJ630	1070	630	350	80	2000	770	430	165	760		110	116	28	180	340	200.8	45*2	M36	12	720

规格	φ2(H7)	l3	φ3	d4	n2	m1	m2	m3	m4	m5	m6	m7	C	D	E	d5	d6	l5	M
ZLYJ112	160	8	210	14	4	96		326	50		136	170				M16	18		125
ZLYJ133	180	8	230	16	6	104	185	185	61		180	184				M18	20		137
ZLYJ146	200	8	260	16	6	118	190	235	72		210	210	85	38	ZG1/2″	M18	20		167
ZLYJ173	230	8	300	18	6	113.5	220	220	68		225	214				m20	25		167
ZLYJ200	270	8	350	18	6	150	275	275	100		290	310	120	40		m85*4	40	50	250
ZLYJ225	330	8	420	26	6	165	310	310	90		315	330	140	50			55		265
ZLYJ250	330	8	420	26	6	205	360	360	105		330	340	160	50					285
ZLYJ280	360	8	450	30	6	200	385	385	100		355	380	160	50					300
ZLYJ315	365	8	450	30	6	260	450	450	130		390	460	160	55					335
ZLYJ330	400	10	500	30	6	225	450	450	130		390	425	160	55			60	60	350
ZLYJ375	400	10	500	32	8	250	475	500	165	265	400	500	160	55	ZG3/4″	M90*4	60	60	345
ZLYJ420	500	10	660	32	8	305	580	540	150	328	480		200	60					370
ZLYJ450	500	15	700	32	8	300	600	600	190	300	520		200	60					425
ZLYJ630	650	25	805	8	8	400	850	800	200	450	670		300	80					520
ZSYJ450	520	10	700	32	8	300	600	600	190	300	520		200	60					425
ZSYJ560	620	25	805	48	8	390	760	780	170		510		270	80					435
ZSYJ630	650	25	805	48	8	400	850	800	200	450	670		300	80					520

注：450，560，630三种规格，输出联接方式及尺寸仅供参考，具体方式可在订货时确定。
