WMBLF系列釜用立式无级变速器技术参数和外形尺寸

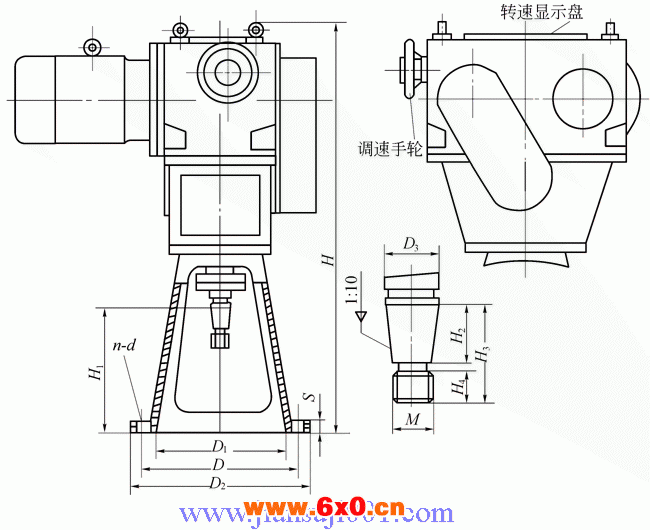

WMBLF系列规格的技术参数和安装尺寸 （mm）
型号 | WMBLF | |||||
规格 | 1 | 2 | 5 | 20 | 30 | |
功率/kW | 0.8 | 1.1 | 3 | 4 | 5.5 | |
可调输出转速范围/(r/min) | 0～150 | |||||
机架(支架) 安装尺寸 | D | 270 | 300 | 350 | 400 | 450 |
D1 | 210 | 240 | 285 | 355 | 385 | |
D2 | 305 | 335 | 390 | 440 | 500 | |
H1 | 175 | 175 | 195 | 215 | 215 | |
H | 730 | 730 | 860 | 910 | 950 | |
S | 20 | 24 | 26 | 26 | 26 | |
n-d | 4-φ24 | 4-φ24 | 4-φ28 | 4-φ28 | 4-φ30 | |
联接轴 安装尺寸 | D3 | 30 | 40 | 40 | 50 | 60 |
M | 24 | 33 | 33 | 42 | 52 | |
H3 | 65 | 75 | 80 | 95 | 105 | |
H4 | 22 | 24 | 26 | 33 | 37 | |
H2 | 33 | 44 | 47 | 53 | 58 | |
匹配釜公称容积/L | 50～100 | 200 | 300～500 | 1000～2000 | 3000 | |
