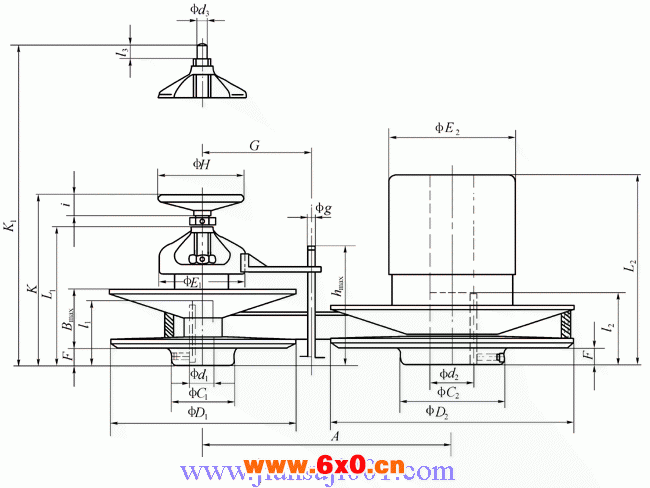

GMWB系列型号外形及安装尺寸
GMWB系列型号外形及安装尺寸
型号 | A | Bmax | C1 | C2 | D1 | D2 | E1 | E2 | F | G min | g | hmax | K | K1 | L1 max | L2 | d1 | d2 | l1 | l2 | H | d3 | l3 | i |
GMWB-1 | 328 | 42 | 46 | 46 | 125 | 125 | 80 | 65 | 12 | 75 | 8 | 65 | 158 | 148 | 123 | 88 | 19 | 20 | 40 | 50 | 80 | 8 | 16 | 27 |
GMWB-2 | 270 | 59 | 56 | 56 | 175 | 175 | 95 | 74 | 13 | 100 | 10 | 95 | 206 | 193 | 166 | 103 | 24 | 24 | 50 | 60 | 100 | 12 | 17 | 30 |
GMWB-3 | 305 | 66 | 70 | 70 | 210 | 210 | 100 | 91 | 15 | 120 | 10 | 105 | 208 | 193 | 165 | 120 | 28 | 28 | 60 | 60 | 125 | 12 | 18 | 33.5 |
GMWB-4 | 445 | 80 | 80 | 80 | 245 | 245 | 115 | 105 | 17 | 135 | 10 | 145 | 239 | 221 | 194 | 150 | 38 | 38 | 80 | 80 | 140 | 14 | 19 | 36.5 |
GMWB-5 | 410 | 90 | 100 | 100 | 285 | 285 | 130 | 130 | 28 | 165 | 12 | 177 | 314 | 293 | 259 | 177 | 38 | 42 | 110 | 110 | 200 | 18 | 24 | 45 |
