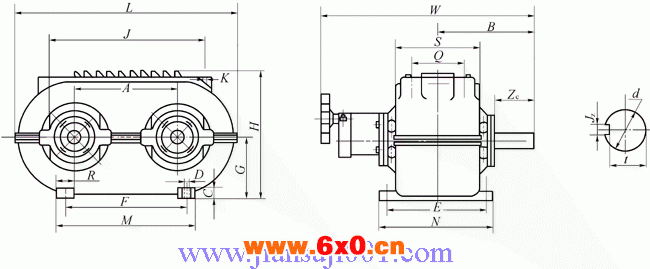

MWB型带式无级变速器外形及安装尺寸
MWB系列型号的外形及安装尺寸 (mm)
规格 | 电机容量 (4P) | L | W | H | J | A | F | M | R | D | K | G | C | B | S | Q | E | N | d | t | Jz | Zc | 重量 (kg) |
