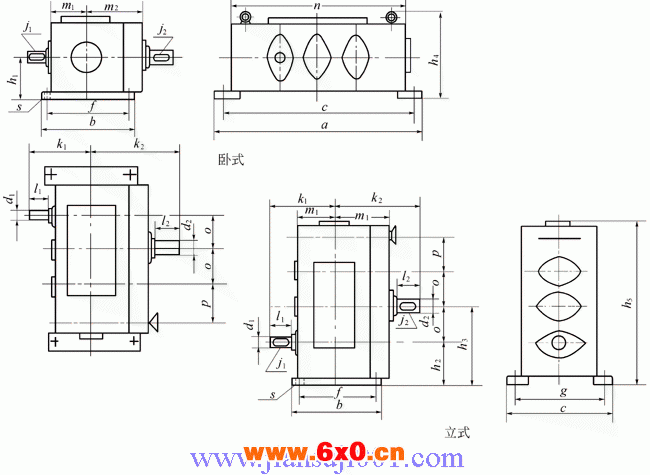

PSR型滚柱式无级变速器派生型的外形尺寸
PSRB型的外形尺寸 （mm）
型式 | a | b | c | d1 | d2 | e | f | g | h1 | h2 | h4 | h5 | m |
PSRB6 | 846 | 345 | 465 | 38 | 60 | 791 | 295 | 430 | 217.5 | 221 | 423 | 781 | 369.5 |
型式 | j1 | j2 | k1 | k2 | l1 | l2 | m1 | m2 | n | o | p | s |
PSRB6 | 10×70 | 18×225 | 280 | 503 | 80 | 140 | 170 | 302 | 740 | 152 | 152 | 23 |
PSR型滚柱式无级变速器派生型的外形尺寸
型式 | a | b | c | d1 | d2 | e | f | g | h1 | h2 | h4 | h5 | m |
PSRB6 | 846 | 345 | 465 | 38 | 60 | 791 | 295 | 430 | 217.5 | 221 | 423 | 781 | 369.5 |
型式 | j1 | j2 | k1 | k2 | l1 | l2 | m1 | m2 | n | o | p | s |
PSRB6 | 10×70 | 18×225 | 280 | 503 | 80 | 140 | 170 | 302 | 740 | 152 | 152 | 23 |
