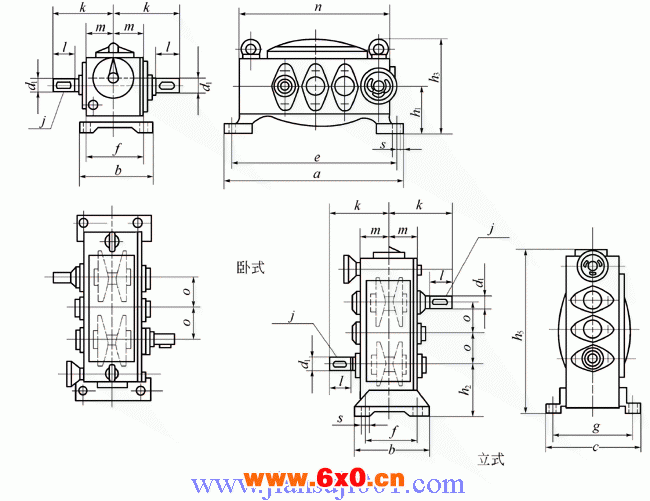

PS型的外形尺寸及装配形式
PS系列的外形尺寸（mm）
型号 | a | b | c | d1 | e | f | g | h1 | h2 | h3 | h5 | i | 2k | l | m | n | o | s |
PS1 | 465 | 185 | 285 | 24 | 430 | 150 | 250 | 132 | 132 | 270 | 440 | 8×40 | 360 | 50 | 110 | 400 | 80 | 14 |
PS2 | 550 | 240 | 340 | 28 | 520 | 140 | 300 | 150 | 160 | 314 | 518 | 8×50 | 396 | 60 | 130 | 470 | 95 | 18 |
PS3 | 680 | 305 | 390 | 32 | 640 | 265 | 350 | 180 | 195 | 392 | 641 | 10×70 | 504 | 80 | 151 | 600 | 124 | 18 |
