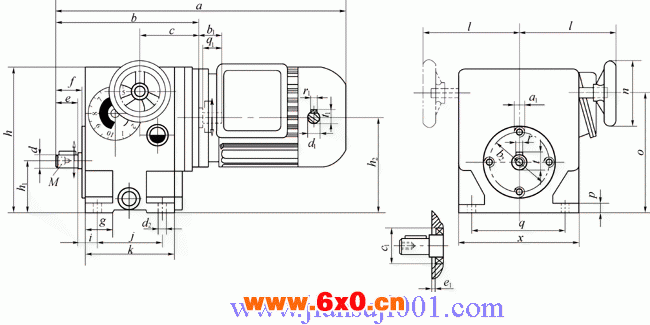

GPZH系列卧式安装的基本型变速器的外形及安装尺寸
卧式安装的基本型变速器的外形及安装尺寸 （mm）
产品型号标记 | 外形及安装尺寸 | |||||||||||||||
a b | c f | e h | h 1 d | m g | i j | k d2 | l n | o p | q x | r t | a1 b②2 | c1 e②1 | h2 b①1 | q 1 r①1 | d1 t①1 | |
GPZH120MD | 413 206 | 86 32 | 30 178 | 63 15 | M5 36 | 28 80 | 111 9 | 120 80 | 149 11 | 115 146 | 5 17 | M6 75 | 40 4 | 115 25 | 23 4 | 11 12.5 |
GPZH180MD | ||||||||||||||||
GPZH250MD | 451 226 | 94 34 | 32 208 | 76 17 | M6 39 | 30 90 | 128 12 | 120 100 | 178 11 | 140 165 | 5 19 | M8 85 | 47 4 | 141 32 | 30 5 | 14 16 |
GPZH370MD | ||||||||||||||||
GPZH550MD | 511 256 | 111 38 | 36 224 | 80 20 | M6 43 | 32 110 | 150 14 | 160 100 | 192 162 | 160 200 | 6 22.5 | M12 100 | 55 4 | 146.5 42 | 40 6 | 19 21.5 |
GPZH750MD | ||||||||||||||||
GPZH1100MD | 513 256 | 80 28 | 8 31 | 146.5 52 | 50 8 | 24 27 | ||||||||||
GPZH1500MD | 538 256 | |||||||||||||||
①这些尺寸只用于卧式安装的双轴型变速器（不带电动机），此时，产品型号标记中无“D”。
②这些尺寸只用于卧式机座及法兰安装的基本型变速器。此时产品型号应增加“F”，例如“GPZH120MFD”型。
