HZXD□L-BL环锥行星无级变速机的的外形及装配尺寸

来源：网络作者：网络转载 2019-10-01 阅读：71

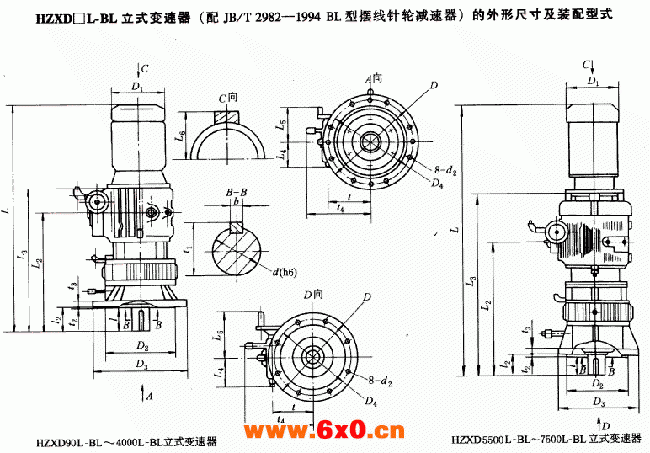

HZXD□L-BL环锥行星无级变速器的的外形及装配尺寸

HZXD□L-BL环锥行星无级变速器的的外形及装配尺寸

型号	摆线减速器传动比	摆线减速器型号	L	L₃	L₂	D	L₄	L₅	D₁	L₆	D₃	D₂	D₄	l₂	t₂	t₃	d₂	t	t₄	l	d	b	t₁	重量/kg	油量/L
HZXD250L-BL	11、17、23、29、35、43、59	BL15	550	323	283	150	92	55	135	136	160	110	130	30	4	14	13.5			58	35	10	38	30	0.4
HZXD370L-BL	11、17、23、29、35、43、59	BL15	573	368	308	150	92	55	150	143	200	130	165	50	4	14	13.5			58	35	10	38	38	0.4
HZXD550L-BL	11、17、23、29、35、43、59、71	BL15 BL18	666 696	455 530	342 414	215 230	106	74	173	150	230 260	170 200	200 230	50 78	4	15	15.5	148	150	58	35	10	38	69	0.8
HZXD750L-BL	11、17、23、29、35、43、59、71	BL15 BL18	681 710	460 560	369 421	215 230	106	74	173	150	250 300	180 230	215 265	65 95	4 5	18	15.5	148	150	82	45	14	48	84 112	1.0
HZXD1500L-BL	11、17、23、29、35、43、59	BL15 BL18	935 954	699 692	477 496	325 340	142	104	173	154	340 400	270 316	310 360	91 92	5	20	15.5	156	170	82	45	14	48	143 183	1.5
HZXD2200L-BL	11、17、23、29、35、43、59	BL18 BL22	858 917	569 628	459 518	236 300	142	104	197	154	400	316	360	92	5	22	20	168	215	82	55	16	59	185 272	2
HZXD3000L-BL	11、17、23、29、35、43	BL18 BL22	1020 1060	745 783	530 570	325 340	168	123	240	173	400	316	360	92	8	22	22	226	215	105	70	20	74.5	193 280	2.6
HZXD4000L-BL	11、17、23、29、35、43、59	BL22 BL27	1121 1178	783 827	571 605	340 360	168	123	240	173	400 450	316 350	360 400	110 140	8	25	22	226	215	105	70	20	74.5	268 395	2.8
HZXD5500L-BL	11、17、23、29、35、43	BL22 BL27	1540 1659	1135 1251	838 957	360 480	251	143	284	218	450 550	350 450	400 500	140 190	8	25	24	260	280	105	70	20	74.5	413 540	4.0
HZXD7500L-BL	11、17、23、29、35	BL22 BL27	1580 1710	1135 1251	838 957	360 480	251	143	284	218	450 550	350 450	400 500	140 190	8	25	24	360	290	105	70	20	74.5	540 618	4.3
