XB系列钢球无级变速机规格型号的外形及安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：445


钢球无级变速器规格型号的外形及安装尺寸

1) XB系列B5型的外形及安装尺寸见表9.5-4。
  2) XB系列B3型的外形及安装尺寸见表9.5-5。
  3) 变速器配一级蜗轮减速器PC型的外形及安装尺寸见表9.5-6。
  4) 变速器配一级蜗轮减速器Sh、S、X型的外形及安装尺寸见表9.5-7。

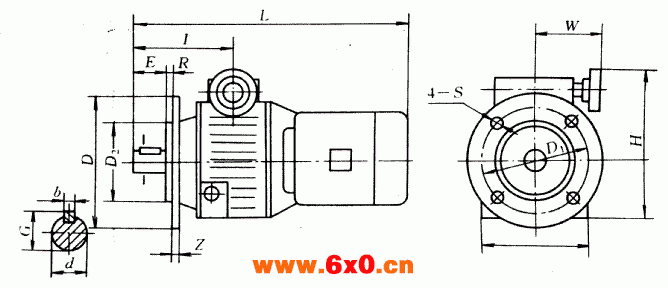

             表9.5-4  XB××××××××B5型(有法兰端盖无地脚)外形及安装尺寸
XB系列钢球无级变速器规格型号的外形及安装尺寸
机座号
安装尺寸
输出轴尺寸
外形尺寸
D1
D2
(g6)
Z
R
S
d
(k6)
h
G
E
D
B
I
W
H
L
100
215
180
15
4
15
19
6
22
35
250
165
125
110
210
425
112
215
180
15
4
15
24
8
28
50
250
165
150
120
225
425
132
265
230
16
4
15
24
8
28
50
300
190
155
140
280
480
160
300
250
16
5
19
28
8
32
50
350
230
170
170
320
565
180
300
250
16
5
19
32
10
36
55
350
230
180
190
360
600
200
350
300
22
5
19
38
10
42
55
400
230
190
210
390
640
225
400
350
22
5
8-φ19
42
12
46
70
450
280
220
230
420
765
250
500
450
24
5
8-φ19
55
16
60
100
550
320
275
280
480
815
280
500
450
24
5
8-φ19
55
16
60
100
550
350
290
310
540
1000
060
100
90
10
3.5
12
16
5
19
25
120
80
65
90
120
250
表9.5-5  XB××××××××B3型(无端盖法兰有地脚)和B3S型(双轴有地脚)外形安装尺寸
