钢球无级变速器性能和适用范围
保持钢球始终和锥环接触，并保持足够的压力；②缓冲与吸振；③起润滑环的作用。
碟形弹簧10起预压作用，其压紧力可按空载启动时所需的压紧力进行调整。
XB型钢球无级变速器的传动规格为：
传动比i=0.2~2，传动功率P≤75kW，转差率ε≤4%，传动效率η=0.8~0.92。
变速范围有两种(当输入转速为1500r/min)：
E型：300~3000r/min
F型：100~500r/min
性能特点和适用范围
XB系列钢球无级变速器是一种高效，但功率传动的机械无级变速器，其特点为：
1) 输入轴和输出轴同轴线，结构紧凑并对称，便于制造，输出，输入端可互换；

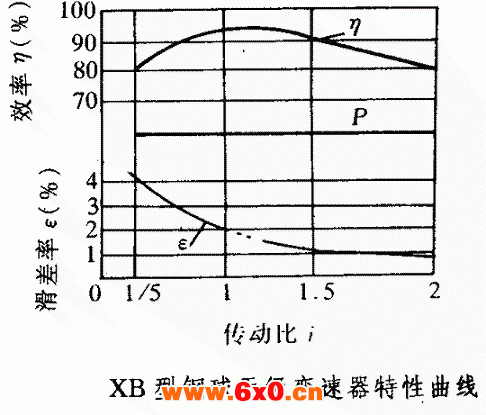

2) 具有传动效率高，滑差率小恒功率输出特性，其效率，滑差率和机械特性曲线如图9.5-2所示；
1) 变速比大Rb=10；
2) 主、从动锥环及内环作用在传动钢球上的力互相抵消一部分，因此其支承轴所受弯矩较小，钢球与支承轴之间摩擦损失极小；
3) 主从动锥环与传动钢球的接触为内接触，接触应力较小，在额定功率运行时，一般不超过1800MPa，远小于材料的许用接触应力，而且传动件均采用高硬度的轴承钢制成，疲劳破坏的可能性很小，使用寿命高；
4) 主从锥环传递转矩的半径和两端自动加压装置的有效工作半径都很大，可以满足低速大转矩的传动要求；
5) 采用了两套自动加压装置，避免了传动件之间过大的预压紧力，并在整个变速范围内均可保证自动地产生与负载转矩成正比的轴向压力，以保证迅速可靠地传递动力；
该变速器能在规定的调速范围内均匀地、连续的无级调速，适应于恒功率、恒转矩、变转矩和风机及泵类等各种负载场合，在恒转矩和风机及泵类负载下，节能十分显著。这种变速方法与其他方式比较，甚为简单、经济、可靠。并且能在各种恶劣环境下使用。可广泛地用于石油、化工、轻工食品、纺织印染、塑料制药，矿山冶金、机床工具等工业部门。
