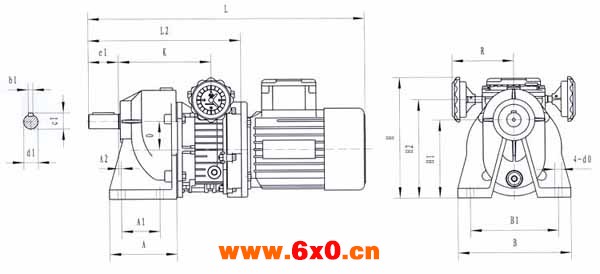

TXF与一级齿轮减速器尺寸表
型号 | 外形及安装尺寸 | |||||||||||||||||
A | A1 | A2 | B | B1 | b1 | c1 | d0 | d1(k6) | c1 | H | H1 | H2 | K | L | L2 | O | R | |
TXFOO5/071-40D | 112 | 64 | 4 | 190 | 148 | 8 | 27 | 12 | 24 | 50 | 201 | 131 | 165.5 | 155 | 480 | 255 | 48 | 110 |
TXFO10/080-40D | 130 | 70 | 10 | 212 | 165 | 8 | 31 | 14.5 | 28 | 60 | 248.5 | 162 | 206 | 188 | 265.5 | 310.5 | 59 | 120 |
TXF与一级齿轮减速器尺寸表
型号 | 外形及安装尺寸 | |||||||||||||||||
A | A1 | A2 | B | B1 | b1 | c1 | d0 | d1(k6) | c1 | H | H1 | H2 | K | L | L2 | O | R | |
TXFOO5/071-40D | 112 | 64 | 4 | 190 | 148 | 8 | 27 | 12 | 24 | 50 | 201 | 131 | 165.5 | 155 | 480 | 255 | 48 | 110 |
TXFO10/080-40D | 130 | 70 | 10 | 212 | 165 | 8 | 31 | 14.5 | 28 | 60 | 248.5 | 162 | 206 | 188 | 265.5 | 310.5 | 59 | 120 |
