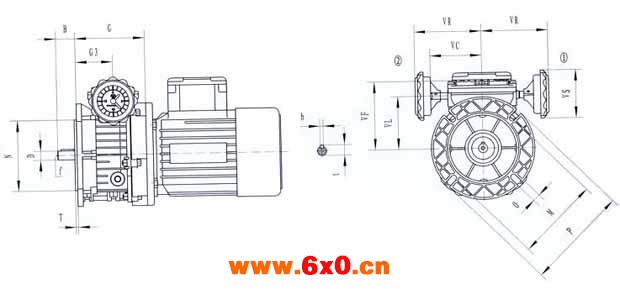

TXF行星锥盘无级变速器基本型尺寸
基本型尺寸表
B | D(k6) | G | G3 | M | N(h8) | O | P | T | |
005/071 | 30(40) | 14(19) | 107 | 57 | 130 | 110 | 9 | 160 | 3.5 |
010/080 | 40(50) | 19(24) | 131 | 68.5 | 165 | 130 | 11 | 200 | 3.5 |
VC | VF | VL | VR | VS | b | f | t | kg | |
005/071 | 79.5 | 104.5 | 82 | 116.5 | 71 | 5(6) | M6(M6) | 16(21.5) | 3.3 |
010/080 | 89.5 | 127 | 103 | 126.5 | 85 | 6(8) | M6(m8) | 21.5(27) | 6.1 |
Kg：不包含马达之重量。
（ ）括号内之尺寸为定制规格。
