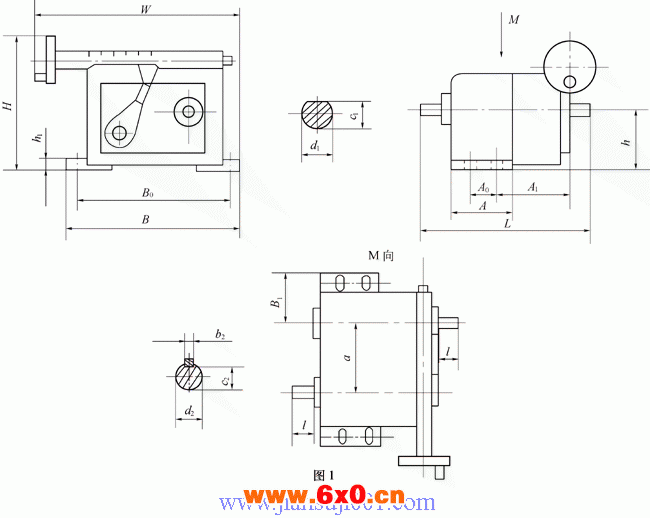

四相并列连杆脉动无级变速器外形及安装尺寸
型号 | 安装尺寸 | 轴伸联接尺寸 | 外形尺寸 | ||||||||||||||||
a | h | A | A0 | A1 | B | B0 | B1 | h1 | 配用螺栓 | c1 | d1 | b2 | c2 | d2 | l | W | H | L | |
MT0.09 | 63.5 | 57.3 | 64 | 30 | 39 | 165 | 149 | 51.5 | 10 | 4-M5 | 8 | 10 | 4 | 7.5 | 10 | 20 | 186 | 122 | 139 |
MT0.18 | 67 | 167 | |||||||||||||||||
MT0.37 | 90 | 67 | 90 | 56 | 34 | 226 | 200 | 68 | 18 | 4-M8 | 5 | 12 | 15 | 23 | 234 | 172 | 158 | ||
四相并列连杆脉动无级变速器外形及安装尺寸
型号 | 安装尺寸 | 轴伸联接尺寸 | 外形尺寸 | ||||||||||||||||
a | h | A | A0 | A1 | B | B0 | B1 | h1 | 配用螺栓 | c1 | d1 | b2 | c2 | d2 | l | W | H | L | |
MT0.09 | 63.5 | 57.3 | 64 | 30 | 39 | 165 | 149 | 51.5 | 10 | 4-M5 | 8 | 10 | 4 | 7.5 | 10 | 20 | 186 | 122 | 139 |
MT0.18 | 67 | 167 | |||||||||||||||||
MT0.37 | 90 | 67 | 90 | 56 | 34 | 226 | 200 | 68 | 18 | 4-M8 | 5 | 12 | 15 | 23 | 234 | 172 | 158 | ||
