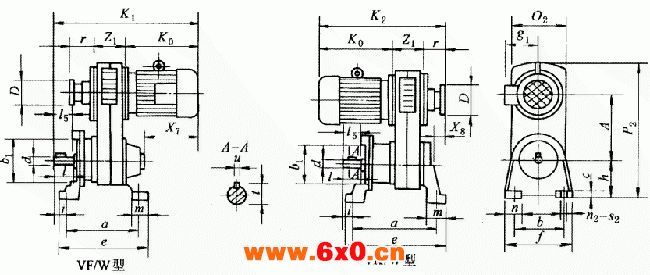

V型卧式变速器外形、安装尺寸及性能参数
变速机型号 | 所配电机型号 | 外 形 尺 寸 | 重量/kg | 备注 | |||||||||||||
a | b | c | e | f | h | i | l5 | m | n | P2 | n2-s2 | X7 | X8 | ||||
1 | Y801 Y802 | 209 | 170 | 25 | 244 | 230 | 132 | 22 | 33 | 60 | 60 | 428 | 4-14 | 155 | 74 | 64 | 除本表所列外形尺 寸外，其他尺寸及性能参数见表15-3-21 |
2 | Y90S Y90L | 259 | 230 | 30 | 309 | 304 | 160 | 31 | 43 | 60 | 70 | 516 | 4-14 | 150 175 | 121 | 102 103 | |
3 | Y100L1 Y100L2 Y112M | 325 | 270 | 50 | 385 | 360 | 225 | 31 | 52 | 80 | 90 | 696 | 4-18 | 181 181 201 | 91 | 139 140 149 | |
4 | Y132S Y132M | 387 | 270 | 50 | 447 | 360 | 225 | 48 | 69 | 80 | 90 | 723 | 4-18 | 223 263 | 117 | 203 217 | |
5 | Y160M Y160L Y180M Y180L | 525 | 300 | 55 | 595 | 400 | 265 | 57 | 96 | 100 | 100 | 939 | 4-22 | 318 363 388 428 | 133 | 367 386 436 450 | |
6 | Y200L Y225S Y225M | 638 | 340 | 70 | 739 | 480 | 365 | 55 | 97 | 125 | 125 | 1308 | 4-33 | 465 480 505 | 146 | 945 978 1015 | |
