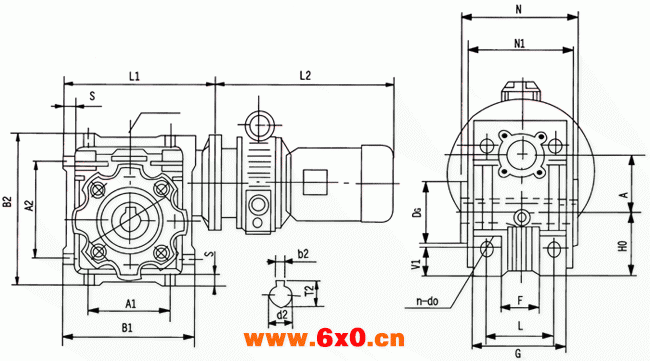

MB-WJ中空轴蜗轮减速机组合型的外型及安装尺寸
机型 | 中心高H0 | 中心矩A | 安装尺寸 | 输出孔 | 外形尺寸 | |||||||||||||||||
V1 | E | A1 | A2 | M | DGH7 | n-do | n-mo | d2H7 | b2 | t2 | S | B1 | B2 | G | F | M | M1 | Llmax | L2 | |||
Wj50 | 60 | 50 | 20 | 70 | 80 | 104 | 85 | 70 | 14-φ9 | 4-M8 | 25 | 8 | 28.3 | 7.5 | 120 | 145 | 85 | 50 | 94 | 88 | 150 | 由所配无级变速器型号决定 |
Wj63 | 72 | 63 | 22 | 85 | 100 | 130 | 95 | 80 | 14-φ9 | 4-M8 | 25 | 8 | 28.3 | 8 | 145 | 175 | 102 | 66 | 112 | 106 | 180 | |
Wj75 | 86 | 75 | 26 | 90 | 120 | 154 | 115 | 95 | 14-φ11 | 4-M8 | 28 | 8 | 31.3 | 10 | 175 | 206 | 112 | 72 | 120 | 114 | 215 | |
Wj90 | 104 | 90 | 33 | 100 | 140 | 172 | 130 | 110 | 14-φ11 | 4-M10 | 35 | 10 | 38.3 | 11 | 210 | 240 | 130 | 80 | 140 | 134 | 250 | |
