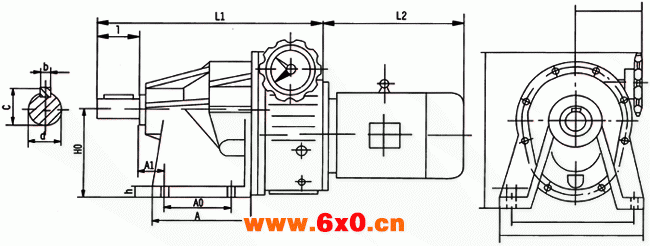

MBWY-CT陶机专用外型及安装尺寸
机型号 | 中心高Ho | 安装尺寸 | 轴伸联接尺寸 | 外形尺寸 | ||||||||||||
H | B | W | A | 直联型 | ||||||||||||
A0 | A1 | B0 | h | n-do | d | b | e | l | L1 | L2 | ||||||
04-C | 130 | 70 | 6 | 150 | 12 | 4-12 | 24js6 | 8 | 27 | 50 | 258 | 190 | 96 | 112 | 238 | 由所配电机尺寸定 |
07-C | 166 | 70 | 3 | 165 | 15 | 4-12 | 28js6 | 8 | 31 | 55 | 325 | 210 | 101 | 131 | 274 | |
MBWY-CT陶机专用外型及安装尺寸
机型号 | 中心高Ho | 安装尺寸 | 轴伸联接尺寸 | 外形尺寸 | ||||||||||||
H | B | W | A | 直联型 | ||||||||||||
A0 | A1 | B0 | h | n-do | d | b | e | l | L1 | L2 | ||||||
04-C | 130 | 70 | 6 | 150 | 12 | 4-12 | 24js6 | 8 | 27 | 50 | 258 | 190 | 96 | 112 | 238 | 由所配电机尺寸定 |
07-C | 166 | 70 | 3 | 165 | 15 | 4-12 | 28js6 | 8 | 31 | 55 | 325 | 210 | 101 | 131 | 274 | |
