MB系列行星靡擦机械无级变速机的外形及传动变速原理
MB系列行星摩擦式机械无级变速器主要由压紧的主动装置、摩擦传动机构、调速控制机构组成。

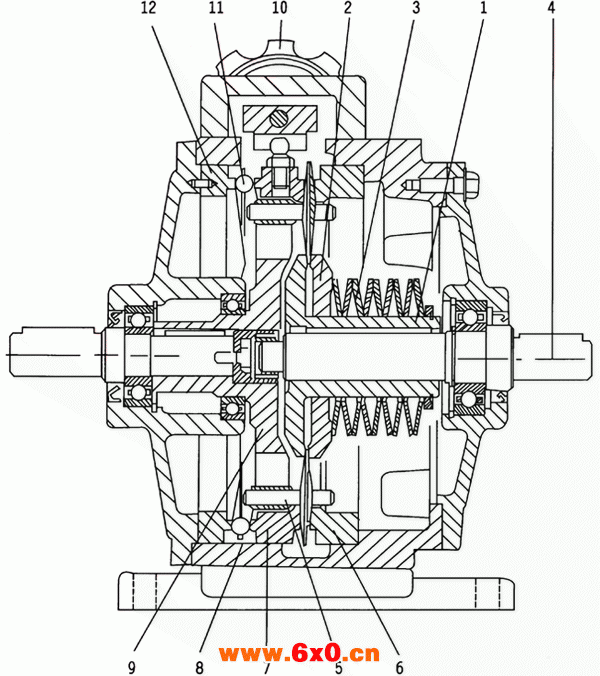

带锥度的主动轮（1）和压盘（2）被一组碟形弹簧（3）压紧，输入轴（4）与主动轮用键联接，而组成压紧的主动装置。
一组带锥度的行星摩擦轮（5）内侧夹在压紧的主动轮和压盘之间，外侧夹在带锥度的固定环（6）和调速凸轮（7）之间，而组成摩擦副；当压紧的主动装置运转时，摩擦轮就做纯滚动，由于固定环和调速凸轮不动，因此，摩擦轮在自转的同时作公转运转，通过行星摩擦轮的中心轴及滑块轴承（8）而带动行星架（9）转动。
转动手轮（10）带动调速凸轮改变角向位置的同时，调速凸轮的端面曲线经平面弹子夹（11）和固定凸轮（12）的端面曲线作用，使调速凸轮产生轴向移动，从而均匀改变调速凸轮和固定环之间的间隔，使锥度行星摩擦轮产生径向移动。最后均匀地改变了行星摩擦轮与主动轮、压盘及固定环、调速凸轮摩擦处的工作半径，实现稳定的无级变速
