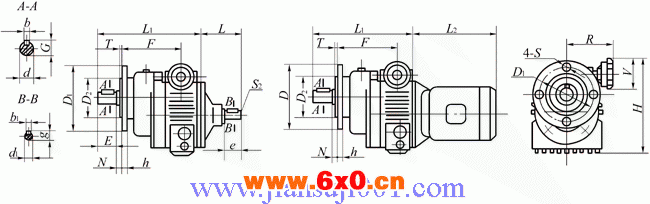

UD…B5-C…型基本型与齿轮组合法兰式外形及安装尺寸
UD…B5-C-…型基本型与齿轮组合法兰式外形及安装尺寸 （mm）
型号 | 安装尺寸 | 输出轴 | 输入轴 | 外形尺寸 | ||||||||||||||||||||
D1 | D2 | T | N | S | d(k6) | b | G | E | S1 | d1(js6) | b1 | g | e | l | S2 | D | h | F | H | R | V | L1 | L2 | |
UD2.2B5-C… | 215 | 180 | 4 | 0 | 15 | 40 | 12 | 43 | 60 | M10 | 24 | 8 | 27 | 50 | 119 | M8 | 250 | 16 | 200 | 350 | 166 | 100 | 337 | 320 |
UD3B5-C… | 320 | |||||||||||||||||||||||
UD4B5-C… | 340 | |||||||||||||||||||||||
UD5.5B5-C… | 265 | 230 | 5 | 0 | 15 | 50 | 14 | 53.5 | 82 | M10 | 32 | 10 | 35 | 60 | 109 | M10 | 300 | 20 | 255 | 447 | 194 | 100 | 455 | 395 |
UD7.5B5-C… | 435 | |||||||||||||||||||||||
