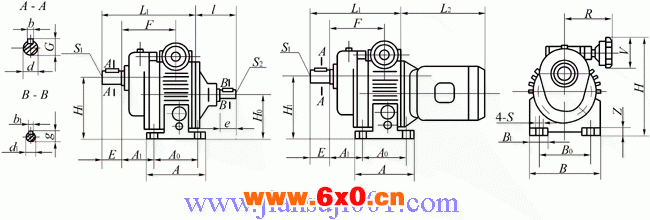

UD型基本型与齿轮组合地脚式外形及安装尺寸
UD…B3（和B3S）-C-…型基本型与齿轮组合地脚式外形及安装尺寸 （mm）
型号 | 中心高 | 安装尺寸 | 输出轴 | 输入轴 | 外形尺寸 | ||||||||||||||||||||||
H0 | H1 | A0 | A1 | B0 | S | d(k6) | b | G | E | S1 | d1(js6) | b1 | g | e | l | S2 | A | Z | F | B | B1 | H | R | V | L1 | L2 | |
UD2.2B3-C | 150 | 230 | 230 | 63 | 245 | 14 | 40 | 12 | 43 | 60 | M10 | 24 | 8 | 27 | 50 | 119 | M8 | 270 | 25 | 170 | 300 | 55 | 350 | 166 | 100 | 306 | 320 |
UD3B3-C | 320 | ||||||||||||||||||||||||||
UD4B3-C | 340 | ||||||||||||||||||||||||||
UD5.5B3-C | 200 | 320 | 250 | 157 | 315 | 18 | 50 | 14 | 53.5 | 82 | M10 | 32 | 10 | 35 | 60 | 109 | M10 | 290 | 30 | 255 | 365 | 70 | 447 | 194 | 100 | 455 | 395 |
UD7.5B3-C | 435 | ||||||||||||||||||||||||||
