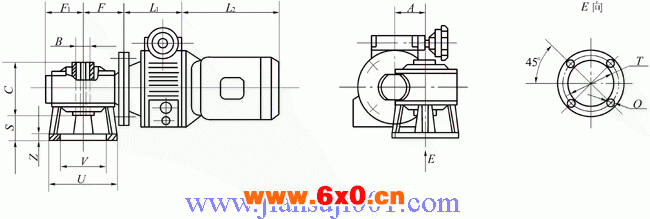

UD…B5-WJ…/PC…系列基本型与蜗轮减速机组合外形及安装尺寸
UD…B5-WJ…/PC…型基本型与蜗轮减速器组合外形及安装尺寸 （mm）
型号 | A | B(H7) | C | F | F1 | L1 | L2 | U | V(H8) | T | Z | S | O |
UD0.18B5-WJ40/PC | 40 | 19 | 64 | 60 | 56 | 73 | 225 | 110 | 60 | 87 | 9 | 29 | 4×9 |
UD0.25B5-WJ49/PC | 49 | 25 | 82 | 68 | 64 | 102 | 242 | 125 | 70 | 105 | 10 | 44 | 4×9 |
UD0.37B5-WJ49/PC | 49 | 25 | 82 | 68 | 64 | 102 | 242 | 125 | 70 | 105 | 10 | 44 | 4×9 |
UD0.55B5-WJ62/PC | 62 | 25 | 120 | 90 | 86 | 132 | 257 | 180 | 115 | 150 | 11 | 57 | 4×11 |
UD0.75B5-WJ62/PC | 62 | 25 | 120 | 90 | 86 | 132 | 257 | 180 | 115 | 150 | 11 | 57 | 4×11 |
UD1.1B5-WJ87/PC | 87 | 35 | 140 | 121 | 116 | 158 | 262 | 210 | 152 | 180 | 15 | 80 | 4×13 |
UD1.5B5-WJ87/PC | 87 | 35 | 140 | 121 | 116 | 169 | 287 | 210 | 152 | 180 | 15 | 80 | 4×13 |
