UD系列行星锥盘无级变速机基本结构和工作原理

    基本结构和工作原理

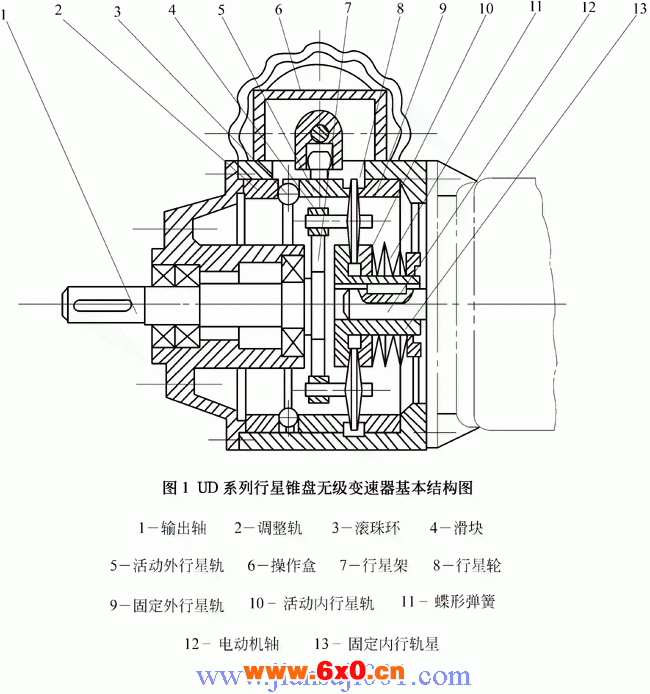

    行星锥盘无极变速器，主要传动元件有内行星轨10.13，行星轮8，外行星轨5.9和加压装置调整轨2等组成，如图所示。电机轴即为输入轴，带动内行星轨旋转时，内行星在碟形弹簧作用下两面夹紧行星轮，在油膜牵引下驱动行星轮，行星轮在作自转的同时又绕内行星轨公转，其公转运动由行星轮轴通过行星架传递给输出轴。调速时转动操作手轮使活动外行星轨5产生摆动，通过加压装置使行星轮沿径向向内（增速）或向外（减速）移动，以改变行星轮与内外行星轨的接触半径，即改变行星轮的自转与公转速度。这样改变的公转运动传递给输出轴就变为无级变速输出。
