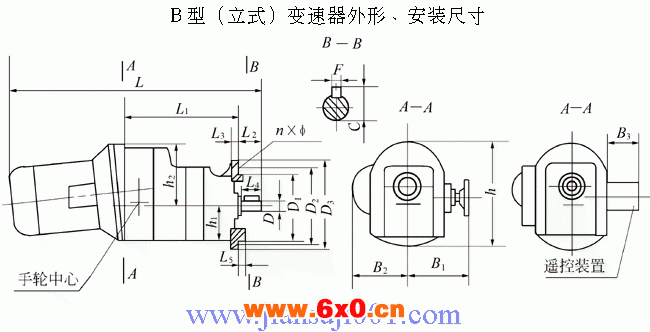

B型立式变速机的外形及尺寸
尺寸 | B1 | B2 | B3 | D (h6) | F | C | h | h1 | h2 | D1 (h9) | D2 | D3 | n-φ | L1 | L2 | L3 | L4 | L5 | L | 重量/kg | |
机号 | |||||||||||||||||||||
0.37 0.55 | Ⅰ | 146 | — | — | 28 | 8 | 31 | 220 | 60 | 140 | 130 | 165 | 200 | 4-13 | 255 | 50 | 12.5 | 58 | 4 | 553 | 33 |
Ⅱ | 146 | — | — | 28 | 8 | 31 | 220 | 60 | 140 | 130 | 165 | 200 | 4-13 | 260 | 50 | 12.5 | 56 | 4 | 556 | 35 | |
0.75 1.1 1.5 | Ⅰ | 175 | — | 88 | 32 | 10 | 35 | 330 | 80 | 220 | 160 | 210 | 260 | 4-13 | 297 | 61 | 16 | 60 | 5 | 642 | 65 |
Ⅱ | 175 | 135 | 88 | 32 | 10 | 35 | 330 | 82 | 220 | 160 | 210 | 260 | 4-13 | 317 | 61 | 16 | 60 | 5 | 662 | 72 | |
2.2 | Ⅱ | 208 | — | 88 | 48 | 16 | 51.5 | 370 | 102 | 170 | 250 | 300 | 350 | 6-17 | 369 | 69 | 25 | 80 | 8 | 807 | 136 |
3 | Ⅰ | 208 | — | 88 | 48 | 16 | 51.5 | 370 | 102 | 170 | 250 | 300 | 350 | 6-17 | 369 | 69 | 25 | 80 | 8 | 807 | 136 |
