QSH系列斜齿-圆锥齿轮减速电机外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：72

QSH系列斜齿-圆锥齿轮减速电机外形及安装尺寸

底脚安装系列

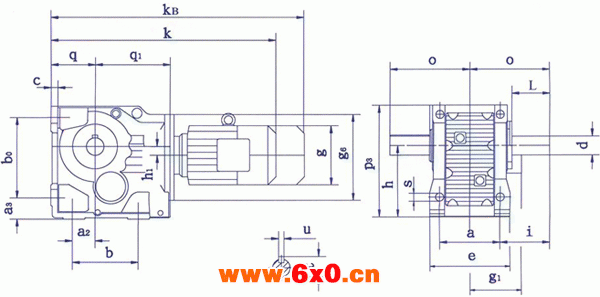

QSH系列斜齿-圆锥齿轮减速电机底脚安装尺寸

型号		a s a₂	a₃ b b₀	c e	g	g₁	g₆ h	h₁ i	k	k_B	O p₃	q q₁	d L	u t
QSH70	Y63..	100 9 28	32 110 115	16 120	130	117	120 100	8.5 60	424	504	110 164	63 139	25 50	8 28
	Y71..				145	124			442	522
	Y80..				156	150			467	557
	Y90S..				176	155			482	572
	Y90L..				176	155			507	597
QSH80	Y71..	120 11 35	37 130 130	18 145	145	124	160 112	7.2 75	487	567	135 186	71 166	30 60	8 33
	Y80..				156	150			512	602
	Y90S..				176	155			527	617
	Y90L..				176	155			552	642
	Y100L..				196	180			587	682
QSH90	Y80..	140 14 30	45 120 160	24 170	156	150	160 140	20 101	544	634	171 228	90 179	40 80	12 43
	Y90S..				176	155			559	649
	Y90L..				176	155			584	674
	Y100L..				196	180			619	714
	Y112M..				220	190			639	734
QSH100	Y90S..	165 18 40	55 150 200	27 200	176	155	200 180	31.3 123.5	604	694	206 288	112 202	50 100	14 53.5
	Y90L..				176	155			629	719
	Y100L..				196	180			664	759
	Y112M..				220	190			684	779
	Y132S..				259	210			739	834
	Y132M..				259	210			779	874
QSH110	Y100L..	180 22 55	70 180 233	32 230	196	180	250 212	25.9 150	739	834	240 340	132 257	60 120	18 64
	Y112M..				220	190			759	854
	Y132S..				259	210			814	909
	Y132M..				259	210			854	949
	Y160M..				314	255			909	1024

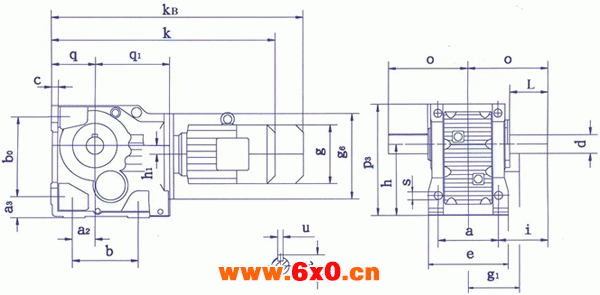

QSH系列斜齿-圆锥齿轮减速电机底脚安装尺寸

型号		a s a₂	a₃ b b₀	c e	g	g₁	g₆ h	h₁ i	k	k_B	O p₃	q q₁	d L	u t
QSH120	Y112M	240 26 75	75 240 295	36 290	220	190	300 265	23.3 171	807	902	291 417	160 277	70 140	20 74.5
	Y132S				259	210			862	957
	Y132M				259	210			902	997
	Y160M				314	255			957	1072
	Y160L				314	255			1002	1117
QSH130	Y132M	270 33 95	95 280 360	40 340	259	210	350 315	52 212	1006	1101	347 503	200 341	90 170	25 95
	Y160M				314	255			1061	1176
	Y160L				314	255			1106	1221
	Y180M				355	285			1131	1256
	Y180L				355	285			1171	1296
QSH140	Y160M	330 39 115	110 350 420	45 400	314	255	450 375	53 253	1145	1260	418 592	225 390	110 210	28 116
	Y160L				314	255			1190	1305
	Y180M				355	285			1215	1340
	Y180L				355	285			1255	1380
	Y200L				397	310			1320	1445
	Y225S				446	345			1335	1465
QSH150	Y160L	420 39 140	130 380 500	50 500	314	255	550 450	71.7 247	1281	1396	457 705	280 280	120 210	32 127
	Y180M				355	285			1306	1431
	Y180L				355	285			1346	1471
	Y200L				397	310			1411	1536
	Y225S				446	345			1426	1556
	Y250M				485	385			1536

注：KB为带制动器尺寸

B5法兰安装系列

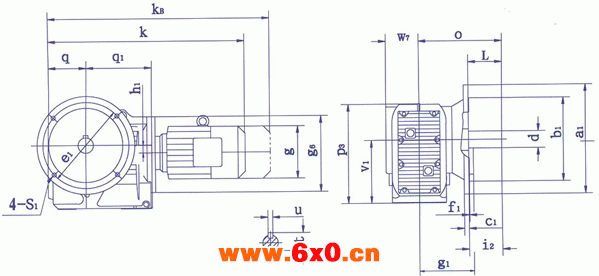

QSH系列斜齿-圆锥齿轮减速电机B5法兰安装尺寸

型号		a₁ c₁	b₁ f₁	e₁ v₁	g	g₁	w₇	h₁ i₂	k	k_B	O p₃	q₁ s₁	q g₆	d l	u t
QSH70	Y63	160 12	110 3.5	130 100	130	117	55	8.5 50	424	504	134 164	139 9	63 120	25 50	8 28
	Y71				145	124			442	522
	Y80				156	150			467	557
	Y90S				176	155			482	572
	Y90L				176	155			507	597
QSH80	Y71	200 15	130 4	165 112	145	124	71	7.2 60	487	567	160 185	166 11	71 160	30 60	8 33
	Y80				156	150			512	602
	Y90S				176	155			527	617
	Y90L				176	155			552	642
	Y100L				196	180			587	682
QSH90	Y80	250 15	180 4	215 140	156	150	89	20 80	544	634	193 226	179 13.5	90 160	40 80	12 43
	Y90S				176	155			559	649
	Y90L				176	155			584	674
	Y100L				196	180			619	714
	Y112M				220	190			639	734
QSH100	Y90S	300 20	230 5	265 180	176	155	104	31.3 100	604	694	242 286	202 13.5	112 200	50 100	14 53.5
	Y90L				176	155			629	719
	Y100L				196	180			664	759
	Y112M				220	190			684	779
	Y132S				259	210			739	834
	Y132M				259	210			779	874
QSH110	Y100L	350 22	250 5	300 212	196	180	113	25.9 120	739	834	270 338	257 17.5	132 250	60 120	18 64
	Y112M				220	190			759	854
	Y132S				259	210			814	909
	Y132M				259	210			854	949
	Y160M				314	255			909	1024

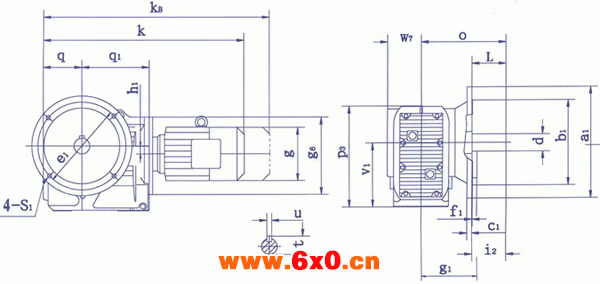

QSH系列斜齿-圆锥齿轮减速电机B5法兰安装尺寸

型号		a₁ c₁	b₁ f₁	e₁ v₁	g	g₁	w₇	h₁ i₂	k	k_B	O p₃	q₁ s₁	q g₆	d l	u t
QSH120	Y112M	450 22	350 5	400 265	220	190	142	32.3 140	807	902	332 414	277 17.5	160 300	70 140	20 74.5
	Y132S				259	210			862	957
	Y132M				259	210			902	997
	Y160M				314	255			957	1072
	Y160L				314	255			1002	1117
QSH130	Y132M	450 22	350 5	400 315	259	210	168	52 170	1006	1101	386 500	341 17.5	200 350	90 170	25 95
	Y160M				314	255			1061	1176
	Y160L				314	255			1106	1221
	Y180M				355	285			1131	1256
	Y180L				355	285			1171	1296
QSH140	Y160M	550 25	450 5	500 375	314	255	224	53 210	1145	1260	466 592	390 17.5	225 450	110 210	28 116
	Y160L				314	255			1190	1305
	Y180M				355	285			1215	1340
	Y180L				355	285			1255	1380
	Y200L				397	310			1320	1445
	Y225S				446	345			1335	1465
QSH150	Y160L	660 28	550 6	600 450	314	255	264	71.7 210	1281	1396	520 705	426 22	280 550	120 210	32 127
	Y180M				355	285			1306	1431
	Y180L				355	285			1346	1471
	Y200L				397	310			1411	1536
	Y225S				446	345			1426	1556
	Y250M				485	385			1536

注：KB为带制动器尺寸

轴装系列

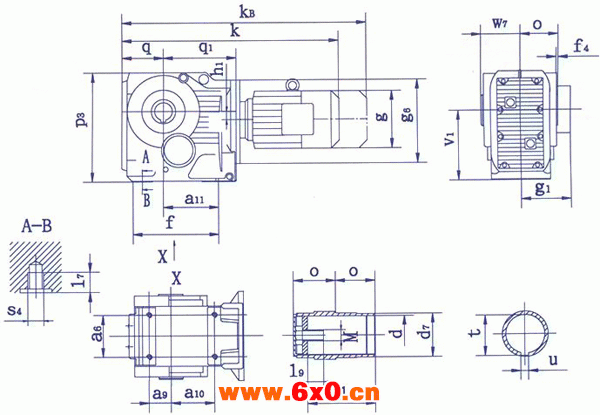

QSH系列斜齿-圆锥齿轮减速电机轴装尺寸

型号		a₆ a₉	a₁₀ a₁₁	g	g₁	g₆ h₁	k	k_B	M	p₃ q	l₈ l₉	q₁ s₄	l₇	v₁ w₇	o f₄	d d₇	u t
QSH70	Y63	60 35	82 97	130	117	120 8.5	424	504	M12	164 71	100 22	139 M10	16	100 63	60 3	30 45	8 33
	Y71			145	124		442	522
	Y80			156	150		467	557
	Y90S			176	155		482	572
	Y90L			176	155		507	597
QSH80	Y71	70 40	100 120	145	124	160 7.2	487	567	M12	185 77	130 22	166 M10	16	112 78	74 3	35 50	8 38
	Y80			156	150		512	602
	Y90S			176	155		527	617
	Y90L			176	155		552	642
	Y100L			196	180		587	682
QSH90	Y80	88 42	110 125	156	150	160 20	544	634	M16	226 94	156 30	179 M12	20	140 94	90 4	40 55	12 43
	Y90S			176	155		559	649
	Y90L			176	155		584	674
	Y100L			196	180		619	714
	Y112M			220	190		639	734
QSH100	Y90S	102 48	122 139	176	155	200 31.3	604	694	M16	286 109	183 31	202 M16	20	180 108	105 4.5	50 70	14 53.5
	Y90L			176	155		629	719
	Y100L			196	180		664	759
	Y112M			220	190		684	779
	Y132S			259	210		739	834
	Y132M			259	210		779	874
QSH110	Y100L	118 65	160 190	196	180	250 25.9	739	834	M20	338 132	210 36	257 M16	26	212 123	120 5.5	60 85	18 64
	Y112M			220	190		759	854
	Y132S			259	210		814	909
	Y132M			259	210		854	949
	Y160M			314	255		909	1024

QSH系列斜齿-圆锥齿轮减速电机轴装尺寸

型号		a₆ a₉	a₁₀ a₁₁	g	g₁	g₆ h₁	k	k_B	M	p₃ q	l₈ l₉	q₁ s₄	l₇	v₁ w₇	o f₄	d d₇	u t
QSH120	Y112M	160 83	165 190	220	190	300 32.3	807	902	M20	414 158	270 34	277 M20	26	265 153	150 5.5	70 95	20 74.5
	Y132S			259	210		862	957
	Y132M			259	210		902	997
	Y160M			314	255		957	1072
	Y160L			314	255		1002	1117
QSH130	Y132M	190 100	190 230	259	210	350 52	1006	1101	M20	500 196	313 30	341 M24	30	315 178	175 6	90 118	25 95
	Y160M			314	255		1061	1176
	Y160L			314	255		1106	1221
	Y180M			355	285		1131	1256
	Y180L			355	285		1171	1296

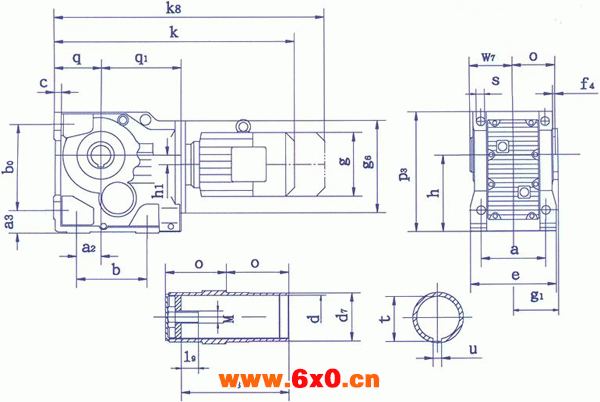

QSH系列斜齿-圆锥齿轮减速电机轴装尺寸

型号		a a₂ a₃	b b₀	c e	g	g₁	g₆	h h₁	S	k	k_B	M	O p₃	l₈ l₉	q q₁	f₄ w₇	d d₇	u t
QSH140	Y160M	330 115 110	350 420	45 400	314	255	450	375 53	39	1145	1260	M24	205 592	373 38	225 390	8 209	100 135	28 106
	Y160L				314	255				1190	1305
	Y180M				355	285				1215	1340
	Y180L				355	285				1255	1380
	Y200L				397	310				1320	1445
	Y225S				446	345				1335	1456
QSH150	Y160L	420 140 130	380 500	50 500	314	255	550	450 71.7	39	1281	1396	M24	250 705	254 42	280 426	8 254	120 155	32 127
	Y180M				355	285				1306	1431
	Y180L				355	285				1346	1471
	Y200L				397	310				1411	1536
	Y225S				446	345				1426	1556
	Y250M				485	385				1536

注：KB为带制动器尺寸
