QSH系列斜齿-圆锥齿轮减速电机

力矩的平衡

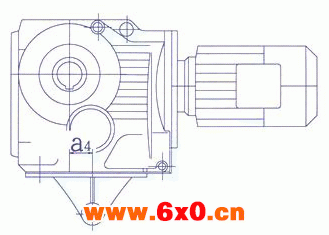

轴装系列QSHA/QSHH/QSHV70...150用专用的力矩支架（T）保持力矩的平衡。

带空心轴的底脚安装或法兰安装系列用底脚或法兰克服反作用力矩。

选型

1、确定功率

负载所需功率：P1

工况系数SF，其值根据下式求出

SF=F×C

其中：F=考虑了载荷性质和持续工作时间因数的最低工况系数（见下表）

载荷特征	F
载荷特征	8h/24h	16h/24h	24h/24h
平稳载荷	0.8-1	1	1.2
中等冲击载荷	1.1	1.25	1.5
重冲击载荷	1.4	1.6	1.7

C=取决于每小时启动次数的修正系数。（见下表）

C
启动次数/每小时	8h/24h	16h/24h	24h/24h
＜10	1	1	1
＜100	1.15	1.25	1.4
＜500	1.25	1.4	1.7

按下式确定功率

P=SF×P1

2、确定规格

根据计算功率P和输出转速由选型表选定减速电机规格

减速电机选型表

功率Kw	输出转速 r/min	减速电机型号
0.12	7.4 8.6	QSH 80 Y721-8
	10 11 12 14	QSH 70 Y632-6
	16 19 24 28 31 35 39 44 49 55 59 68 80 90 105 114 126 148 166	QSH 70 Y631-4
0.18	7 8.1 8.5 9.1	QSH 80 Y801-8
	11 12 14	QSH 80 Y711-6
	16 18 19 23 27 30 35 37 44 46 53 57 65 77 86 101 109 126 148 166	QSH 70 Y632-4
0.25	7.6 8.1 8.6 9	QSH 90 Y802-8
	11 12 14 16	QSH 80 Y712-6
	18 20 22 26 29 34 37 42 45 52 56 64 76 85 99 107 124 146 163 191 204	QSH 70 Y711-4
0.37	7.2 7.7 9	QSH 100 Y90S-8
	10 11 13	QSH 90 Y801-6
	15 16 18 22 24	QSH 80 Y712-4
	28 31 36 39 46 48 55 59 68 80 90 105 114 132 155 173 217 257	QSH 70 Y712-4
0.55	7 7.9 8.3 8.8 10	QSH 100 Y90L-8
	12 13 15 18	QSH 90 Y802-6
	22 24 28 31 36 38	QSH 80 Y801-4
	45 47 54 58 67 79 89 104 112 130 153 171 200 214 254	QSH 70 Y801-4
0.75	7.9 9.3 10	QSH 100 Y100L1-8
	11 12 14	QSH 100 Y90S-6
	16 18 20 23 24 28	QSH 90 Y802-4
	30 35 39 44 46 48 55	QSH 80 Y802-4
	59 68 80 90 105 114 132 155 173 203 217 257	QSH 70 Y802-4
1.1	7 7.9 9.5 11	QSH 110 Y100L2-8
	12 14 16 18 20 22	QSH 100 Y90L-6
	24 29 32 36 40	QSH 90 Y90S-4
	45 48 54 64 72 82	QSH 80 Y90S-4
	82 91 107 115 133 157 176 206 220 261	QSH 70 Y90S-4
1.5	7.4 8 9.2 10	QSH 120 Y112M-8
	11 12 14	QSH 110 Y100L-6
	16 18 20 24 29	QSH 100 Y90L-4
	32 35 37 40 47 52	QSH 90 Y90L-4
	59 65 72 84 89 103	QSH 80 Y90L-4
	116 120 134 158 177 207 221 263	QSH 70 Y90L-4
2.2	7.6 8 9.2 10	QSH 120 Y132S-8
	11 12 14	QSH 120 Y112M-6
	16 18 20 22	QSH 110 Y100L1-4
	24 27 31 35 40 48	QSH 100 Y100L1-4
	51 58 62 73 80 92 106 112 132 147	QSH 90 Y100L1-4
	157 176 206 220 261	QSH 80 Y100L1-4
3	7.2 7.7 8.4 9.3 9.8	QSH 130 Y132M-8
	11 12 13 14 16	QSH 120 Y132S-6
	18 20 22 25 28	QSH 110 Y100L2-4
	32 38 40 45 51 58 62	QSH 100 Y100L2-4
	66 73 80 92 106 112	QSH 90 Y100L2-4
	132 145 164 190 213	QSH 80 Y100L2-4
4	7.9 8.5 9.5	QSH 130 Y160M1-8
	11 12 13 14	QSH 130 Y132M1-6
	16 18 20 23	QSH 120 Y112M-4
	25 29 32 39	QSH 110 Y112M-4
	46 49 55 62 70 81	QSH 100 Y112M-4
	94 107 114 134 147 170 195 217 257	QSH 90 Y112M-4
5.5	7.8 8.7 11 12	QSH 140 Y160M2-8
	13 14 16 17 18	QSH 130 Y132M2-6
	20 23 25 30	QSH 120 Y132S-4
	32 35 39 46 51	QSH 110 Y132S-4
	56 62 71 80 90 106 116 132 148 171 196	QSH 100 Y132S-4
7.5	7.8 9.1 10	QSH 150 Y160L-8
	11 12 13 14	QSH 140 Y160M-6
	16 18 20 22 25	QSH 100 Y132M-4
	29 34 37 42	QSH 120 Y132M-4
	46 51 57 64 74	QSH 110 Y132M-4
	82 89 99 106 116 132 150 169 198	QSH 100 Y132M-4
11	9.6 10 12 14	QSH 150 Y160L-6
	16 18 20 22	QSH 140 Y160M-4
	25 29 34 39	QSH 130 Y160M-4
	42 47 52 58	QSH 120 Y160M-4
	64 74 83 90 100 115 129 144 174 200	QSH 110 Y160M-4
15	12 15 16 18	QSH 150 Y180L-6
	19 21 23 27 31	QSH 140 Y160L-4
	34 39 45 47 50 52	QSH 130 Y160L-4
	59 65 77 88 91 101 116 131 146 176 202	QSH 120 Y160L-4
18.5	15 16 18 21	QSH 150 Y180M-4
	24 27 31 36	QSH 140 Y180M-4
	40 45 47 51 65 74 88 100 109 125 147 169 177 203	QSH 130 Y180M-4
22	18 21 24 27	QSH 150 Y180L-4
	29 32 36 40 47	QSH 140 Y180L-4
	51 56 65 74 88 100 109 125 147 169 177 203	QSH 130 Y180L-4
30	24 27 31	QSH 150 Y200L-4
30	39 41 47 53 62 65 74 88 100 109 125 148 169	QSH 140 Y200L-4
37	31 39	QSH 150 Y225S-4
37	47 53 62 70 83 102 115 137 169	QSH 140 Y225S-4
45	39 47 53 58	QSH 150 Y225S-4
45	63 70 83 102 115 137 169	QSH 140 Y225S-4
55	47 53 62 69 80 99 117 137 170	QSH 150 Y250M-4
