QSH系列斜齿-圆锥齿轮减速电机型号表示及安装位置

QSH系列斜齿-圆锥齿轮减速电机

型号表示

2 输出轴

：实心轴

A：空心轴

V：花键空心轴

H：空心轴带紧缩盘

3 输出法兰

：无法兰

F：B5法兰

Z：B14法兰

4 规格

70—80—90—100—110—120—130—140—150

5 输出转速

6 电机

7 输出轴型式

L：左侧输出轴

R：右侧输出轴

T：左右两端输出轴（见下表）

输出轴型式

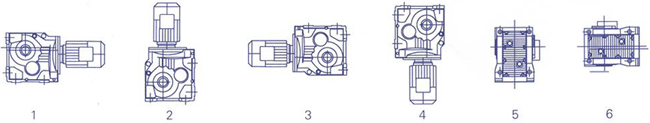

8 安装位置

1-2-3-4-5-6（见下表）

安装位置

举例

QSH系列斜齿-圆锥齿轮减速电机，空心轴、B5法兰输出，规格80，输出转速65r/min，配用Y90L-4三相异步电机，右端出轴平装（1）。
