QSP系列齿轮减速三相异步电动机安装及外形尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：909

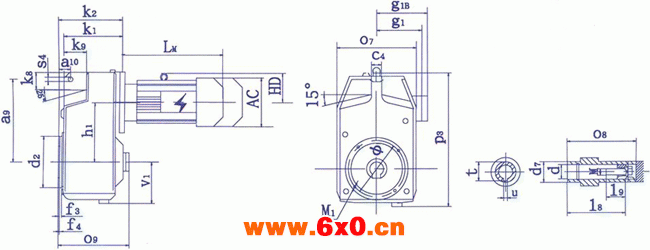

QSP系列齿轮减速三相异步电动机安装及外形尺寸

机座号 a9
a10		 c4
f4		 k1
h1		 k8
h9		 φ
O7		 O8
O9		 M1
p3		 S4
v1		 d
d7		 l8
l9		 t
u		 k2
M		 d2
f3
QSP130 170 12 107 32 120 140 4-M10 14 30 122 33.3 119 80
        172   285         M10
32 4 130 48   143   85 45 16 8   4
QSP160 218 16 139 42 128 180 4-M10 14 40 156 43.3 157 90
        212   351         M16
41 5 160 60   183   101 55 30 12   5
QSP208 278 20 162 50 154 210 4-M12 22 50 183 53.8 182 130
        260   442         M16
50 5 208 70   213   124 70 31 14   4
QSP255 346 26 184 65 215 240 4-M12 22 60 210 64.4 212 180
        315   540         M20
62 5 255 80   243   151 85 36 18   5
QSP290 395 30 265 80 265 300 8-M16 26 70 270 74.9 286 230
        380   628         M20 5
70 5.5 290 180   304   182 95 34 20
QSP358 485 38 275 90 330 350 8-M16 26 80 313 85.4 315 280
        464   763         M20
88 6 358 121   354   225 115 30 22   5

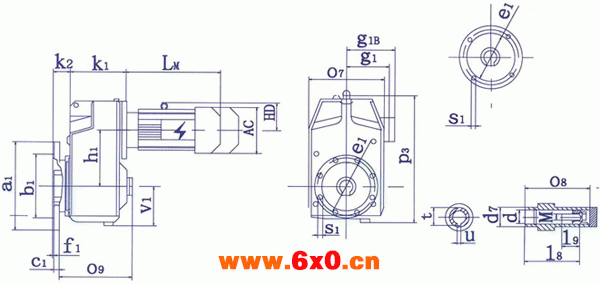

机座号 a1
b1		 c1
e1		 h1
f1		 O7 O8
O9		 P3 S1
v1		 d
d7		 l8
l9		 k1
k2		 t
u		 M
QSP130F 200 12 130   163   (4孔)11 30 145 107 33.3
      172   285           M10
130 165 3.5   165   85 45 16 40 8
QSP160F 250 15 160   203   (4孔)14 40 179 139 43.3
      212   351           M16
180 215 4   205   101 55 30 48 12
QSP208F 250 15 208   247   (4孔)14 50 220 162 53.8
      260   442           M16
180 215 4   250   124 70 31 61 14
QSP255F 350 20 255   267   (4孔)18 60 237 184 64.4
      315   540           M20
250 300 5   270   151 85 36 65 18
QSP290F 450 22 290   341.5   18 70 312 265 74.9
      380   628           M20
350 400 5   345   182 95 34 85 20
QSP358F 450 22 358   390.5   18 80 354 275 85.4
      464   763           M20
350 400 5   394   225 115 30 85 22

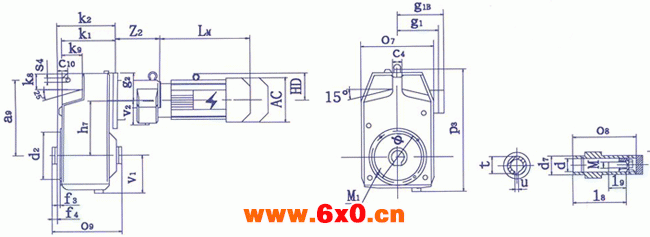

机座号 a9
a10		 c4
f4		 k1
h1		 k8
h9		 O7
O8
O9		 p3
M1
S4		 v1

v2		 φ
Z2
 l8

l9		 d
d7		 t
u		 k2
M
 d2

f3
QSP160+VU2 218 16 139 42 212 351 101 128 156 40 43.3 157 90
        180 4-M10   152       M16
41 5 160 60 183 14 85   30 55 12   5
QSP208+VU8 278 20 162 50 260 442 124 154 183 50 53.8 182 130
        210 4-M12   176       M16
50 5 208 70 213 22 118   31 70 14   4
QSP255+VU8 346 26 184 65 315 540 151 215 210 60 64.4 212 180
        240 4-M12   176       M20
62 5 255 80 243 22 118   36 85 18   5
QSP290+VU8 395 30 265 80 380 628 182 265 270 70 74.9 286 230
        300 8-M16   176       M20
70 5.5 290 108 304 26 118   34 95 20   5
QSP290+VU14 395 30 265 80 380 628 182 265 270 70 74.9 286 230
        300 8-M16   247       M20 5
70 5.5 290 108 304 26 143   34 95 20

机座号 a1
b1		 c1
e1		 h1
f1		 O7 O8
O9		 P3 s1
v1		 d
d7		 l8
l9		 k1
k2		 v2
z2		 t
u		 M
QSP160F+VU2 250 15 160   203   (4孔)14 40 179 139 85 43.3
      212   351             M16
180 215 4   205   101 55 30 48 152 12
QSP208F+VU8 250 15 208   247   (4孔)14 50 220 162 118 53.8
      260   442             M16
180 215 4   250   124 70 31 61 176 14
QSP255F+VU8 350 20 255   267   (4孔)18 60 237 184 118 64.4
      315   540             M20
250 300 5   270   151 85 36 65 176 18
QSP290F+VU8 450 22 290   341.5   18 70 312 265 118 74.9
      380   628             M20
350 400 5   345   182 95 34 85 176 20
QSP290F+VU14 450 22 290   341.5   18 70 312 265 143 74.9
      380   628             M20
350 400 5   345   182 95 34 85 247 20

注：电动机有关尺寸见电机尺寸表
