JK系列减速电机出轴的安装与拆卸

来源：网络  作者：网络转载   2019-10-01 阅读：460

     8    出轴的安装与拆卸
     1）安装
JK系列减速电机出轴的安装与拆卸
     （1）空心轴 （2）紧固螺栓 （3）孔用挡圈 （4）用户设备轴
     安装结构尺寸扭矩表
机型
DH7   m)
DK   (mm)
LX+2   (mm)
C7   (mm)
MS   (Nm)
JKA..37
30
30
22
16
20
JKA..47
35
35
28
18
20
JKA..57
40
40
36
18
40
JKA..77
50
50
36
18
40
JKA..87
60
60
42
22
80
JKA..97
70
70
42
22
80
JKA..107
90
90
50
26
200
JKA..127
100
100
50
26
200
JKA..157
120
120
50
26
200
  注：MS为螺栓拧紧力矩

     2）拆卸

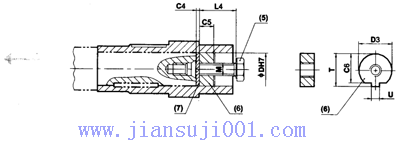

JK系列减速电机出轴的安装与拆卸
     （5）拆卸螺栓  （6）拆卸螺母  （7）拆卸挡圈
     拆卸结构尺寸表
机型
DH7
M
C4
C5
C6
U-0.5
T-0.5
D3-0.5
L4
JKA..37
30
M10
5
10
25
7.5
33
29.7
35
JKA..47
35
M12
5
12
29
9.5
38
34.7
45
JKA..57/67
40
M16
5
12
34
11.5
41.9
39.7
50
JKA..77
50
M16
5
12
43.5
13.5
53.5
49.7
50
JKA..87
60
M20
5
16
56
17.5
64
59.7
60
JKA..97
70
M20
5
16
65.5
19.5
74.5
69.7
60
JKA..107
90
M24
5
20
80
24.5
95
89.7
70
JKA..127
100
M24
5
20
89
27.5
106
99.7
70
JKA..157
120
M24
5
20
107
31
127
119.7
70
