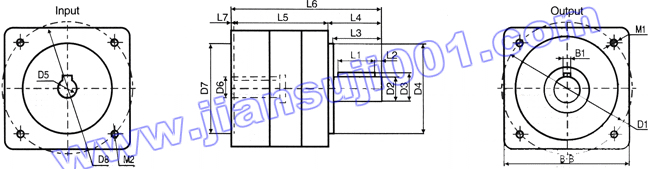

型号 | |||||
NN60 | NN90 | NN110 | NN130 | ||
B | 法兰宽 | 65 | 94 | 115 | 145 |
B1 | 输出键宽 | 5 | 6 | 8 | 12 |
B2 | 输入键宽 | 5 | 6 | 6 | |
M1 | 安装螺纹 | M5×12 | M6×15 | M10×22 | M12×25 |
M2 | 安装螺纹 | M5×12 | M6×15 | M10×22 | M12×25 |
D1 | 安装孔分布圆 | 70 | 100 | 132 | 160 |
D2 | 输出轴直径 | 14 | 20 | 25 | 40 |
D3 | 输出轴轴高 | 16.5 | 23 | 29 | 46 |
D4 | 定位止口直径 | 50 | 70 | 95 | 130 |
D5 | 输入孔直径 | 6.35 | 14 | 19 | 22 |
D6 | 输入孔轴高 | 16.5 | 22 | 25 | |
D7 | 定位圆直径 | 50 | 70 | 85 | 100 |
D8 | 电机安装孔分布圆 | 70 | 90 | 132 | 155 |
L1 | 键长 | 25 | 30 | 40 | 65 |
L2 | 键到轴端距离 | 2.5 | 3 | 5 | 7.5 |
L3 | 轴长（自定位圆） | 30 | 37 | 50 | 80 |
L4 | 轴长（自定装面） | 35 | 41 | 55 | 87 |
L5 | 躯体长 | 90 | 101 | 110 | 120 |
L6 | 减速器总长 | 125 | 142 | 165 | 207 |
L7 | 电机定位深度 | 1.6 | 2 | 4 | 5 |
NN型减速器基本技术参数
型号 | NN60 | NN90 | NN110 | NN130 | 减速比 | |
额定输出扭矩 | N.m | 30 | 75 | 85 | 150 | 3 |
30 | 80 | 100 | 190 | 5 | ||
35 | 80 | 120 | 220 | 7 | ||
35 | 90 | 200 | 300 | 10 | ||
45 | 120 | 200 | 300 | 15 | ||
45 | 120 | 200 | 300 | 20 | ||
45 | 120 | 200 | 420 | 30 | ||
60 | 120 | 240 | 420 | 40 | ||
60 | 120 | 240 | 500 | 60 | ||
80 | 120 | 250 | 500 | 80 | ||
80 | 150 | 250 | 500 | 100 | ||
80 | 150 | 300 | 600 | 150 | ||
80 | 150 | 300 | 600 | 200 | ||
极限扭矩 | 1.5～2倍的额定输出扭矩 | |||||
注可根据用户需求提供30至1000任—减速比的减速器。
产品型号 | NN60 | NN90 | NN110 | NN130 | |
最大径向力 | N | 480 | 910 | 1600 | 2423 |
最大轴向力 | N | 310 | 580 | 750 | 1150 |
满载效率 | % | >90% | |||
平均寿命 | h | >1000（h） | |||
重量 | kg | 1.5 | 2.8 | 4.7 | 6.4 |
NN60 | NN90 | NN110 | NN130 | ||
回差 | Arcmin(分) | ≤12 | ≤12 | ≤12 | ≤12 |
扭矩刚度 | N.m/Arcmin | 5 | 5 | 5 | 5 |
噪音 | dB(A) | ≤60 | ≤60 | ≤60 | ≤60 |
最大输入速度 | Min-1 | 6000 | 6000 | 6000 | 6000 |
额定输入速度 | Min-1 | 4000 | 4000 | 4000 | 4000 |
旋转方向 | 与输入相反 | ||||
润滑 | 免维护 | ||||
防护等级 | IP64 | ||||
安装方向 | 任意 | ||||
