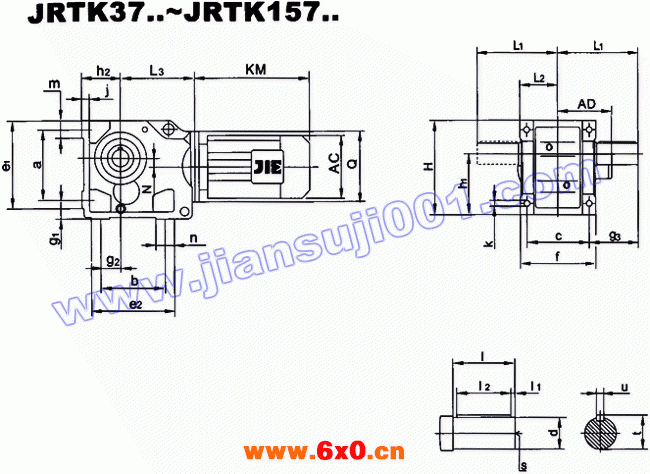

JRTK斜齿轮—伞齿轮减速机电机

型号	a b c	e₁ e₂ f	g₁ g₂ g₃	h₁ h₂	j	k	m n	轴伸尺寸
型号	a b c	e₁ e₂ f	g₁ g₂ g₃	h₁ h₂	j	k	m n	d	l	l₁ l₂	s	t u
JRTK37.. JRTKA37B..	115 110 100	150 143 120	32 28 60	100_-0.5 63_-0.5	16	11	37 38	25k6	50	5 40	M10	28 8
JRTK47.. JRTKA47B..	130 130 120	170 162 145	37 35 75	112_-0.5 71_-0.5	18	11	37 32	30k6	60	3.5 50	M10	33 8
JRTK57.. JRTKA57B..	150 130 130	190 172 157	45 30 88	132_-0.5 80_-0.5	21	13.5	43 40	35k6	70	7 56	M12	38 10
JRTK67.. JRTKA67B..	160 120 140	203 170 170	45 30 101	140_-0.5 90_-0.5	24	13.5	43 45	40k6	80	5 70	M16	43 12
JRTK77.. JRTKA77B..	200 150 165	263 208 200	55 40 123.5	180_-0.5 112_-0.5	27	17.5	55 55	50k6	100	10 80	M16	53.5 14
JRTK87.. JRTKA87B..	233 180 180	305 260 230	70 55 150	212_-0.5 132_-0.5	32	22	67 75	60m6	120	5 110	M20	64 18
JRTK97.. JRTKA97B..	295 240 240	372 294 290	75 75 171	265_-1 160_-0.5	36	26	82 60	70m6	140	7.5 125	M20	74.5 20
JRTK107.. JRTKA107B..	360 380 370	448 380 340	95 95 212	315_-1 200_-0.5	40	33	98 100	90m6	170	5 160	M24	95 25
JRTK127.. JRTKA127B..	420 350 330	526 440 400	110 115 253	375_-1 225_-0.5	45	39	111 100	110m6	210	15 180	M24	116 28
JRTK157.. JRTKA157B..	500 380 420	634 480 500	130 140 247	450_-1 280_-1	50	39	130 100	120m6	210	5 200	M24	127 32

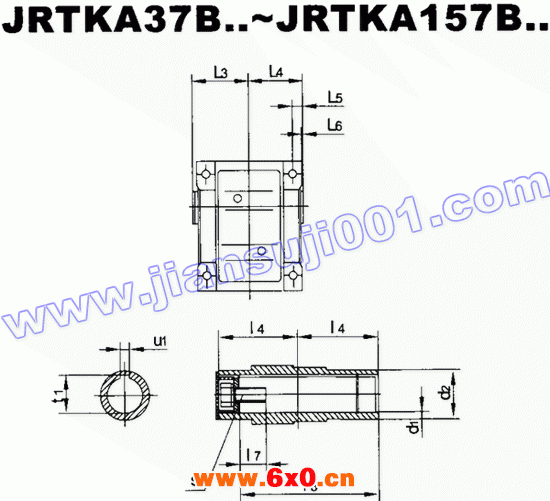

型号	空心轴尺寸							H	L₁ L₂	L₃	N	Q
型号	d₁	d₂	l₃ l₄	l₅ l₆	l₇ l₈	s₁	t₁ u₁	H	L₁ L₂	L₃	N	Q
JRTK37.. JRTKA37B..	--	--	--	--	--	--	--	165	110 60	139	8.5	120
JRTK47.. JRTKA47B..	35^H7	50	78 75	15 3	22 132	M12×30	38.3 10	185	135 72	166	7.2	160
JRTK57.. JRTKA57B..	40^H7	55	86 83	18 3	29 142	M16×40	43.3 12	217	153 80	173	13.1	160
JRTK67.. JRTKA67B..	40^H7	55	93 90	20 3.5	29 156	M16×40	43.3 12	228	171 86.5	179	20	160
JRTK77.. JRTKA77B..	50^H7	70	108 105	22.5 4	32 183	M16×45	53.8 14	288	206 101	202	31.3	200
JRTK87.. JRTKA87B..	60^H7	85	123 120	30 4	36 210	M20×50	64.4 18	340	240 116	257	25.9	250
JRTK97.. JRTKA97B..	70^H7	95	153 150	30 4	34 270	M20×50	74.9 20	417	291 146	277	32.3	300
JRTK107.. JRTKA107B..	90^H7	118	178 175	40 2.5	40 313	M24×60	95.4 25	503	347 175	341	52	350
JRTK127.. JRTKA127B..	100^H7	135	208 205	40 2.5	38 373	M24×60	106.4 28	592	418 203	390	53	450
JRTK157.. JRTKA157B..	120^H7	155	253 250	40	36 460	M24×60	127.4 32	705	457 250	426	71.7	550
