MNAZ47、MNAZ57、MNAZ67、MNAZ77、MNAZ87、MNAZ97、系列圆柱蜗杆减速机的安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：70

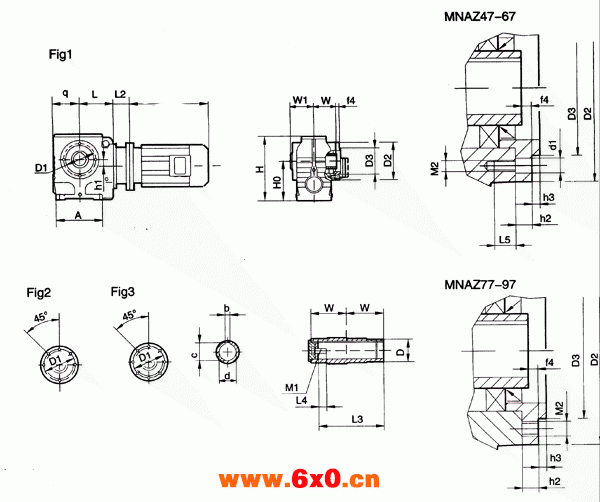

MNAZ系列圆柱蜗杆减速机的安装尺寸

圆柱蜗杆减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
H0
D1
Fig
f4
L5
h2
h3
M2
d1
d
b
c
L3
L4
M1
h1
H
W1
W
q
L
D2
D3
D
A
L2
MNAZ47
100
115
1
8.5
12
11
3
M8
9
25H7
8
28.3
105
17
M10×25－8.8
9.0
179
63
60
75
96
130
95j6
45
127
电机尺寸
30H7
8
33.3
105
17
M10×25－8.8
MNAZ57
112
102
2
8
12
11
3
M8
9
30H7
8
33.3
132
17
M10×25－8.8
21.0
189
78
75
80
107
120
80j6
50
146
35H7
10
38.3
132
22
M12×30－8.8
MNAZ67
140
130
1
9.5
20
13
3.5
M12
13.5
40H7
12
43.3
144
29
M16×40－8.8
26.3
238
87
84
107
143
155
105j6
65
182
45H7
14
48.8
144
29
M16×40－8.8
MNAZ77
180
155
3
14.5
—
18.5
4
M12
—
50H7
14
53.8
183
32
M16×45－8.8
40.4
301
108
105
125
162
180
125j6
80
204
60H7
18
64.4
180
37
M20×50－8.8
MNAZ87
225
180
3
18.5
—
23.5
5
M16
—
60H7
18
64.4
220
36
M20×50－8.8
39.6
368
128
125
150
190
215
150j6
95
260
70H7
20
74.9
220
34
M20×50－8.8
MNAZ97
280
220
3
18.5
—
23.5
5
M16
—
70H7
20
74.9
260
34
M20×50－8.8
59.1
455
149
145
180
240
260
180j6
120
301
90H7
25
95.4
255
41
M24×60－8.8
