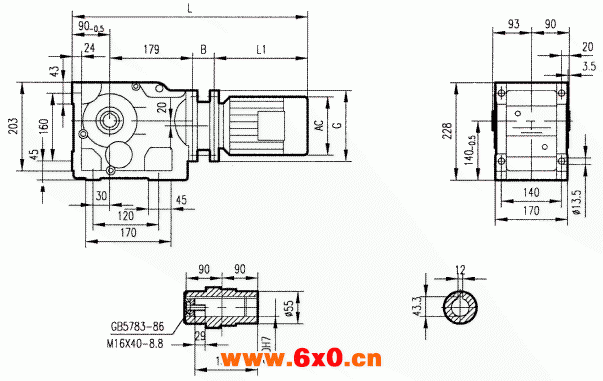

GKAB67型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸
法兰联接式（Y2标准电机）
电机机座号 | 63 | 71 | 80 | 90S | 90L | 100L | 112M | 132S | ||
AC | 130 | 145 | 175 | 195 | 195 | 215 | 240 | 275 | ||
AD | 70 | 80 | 145 | 155 | 155 | 180 | 190 | 210 | ||
B | 44.5 | 50 | 69 | 69 | 69 | 81 | 81 | 93 | ||
G | 140 | 160 | 200 | 200 | 200 | 250 | 250 | 300 | ||
L1 | 207 | 225 | 255 | 270 | 295 | 325 | 340 | 390 | ||
L | 520.5 | 544 | 593 | 608 | 633 | 675 | 690 | 752 |
注:机座100L,112M,132S超过底座.
