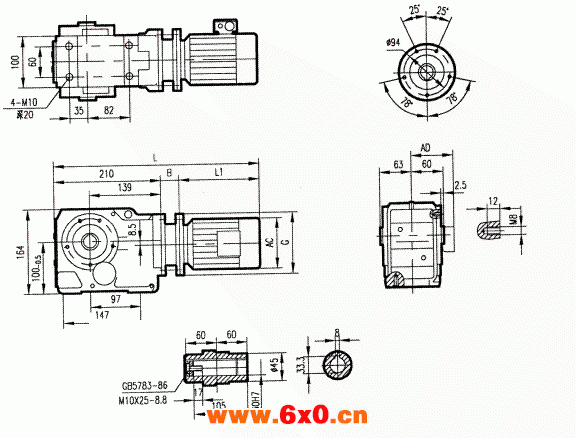

GKA37型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸
法兰联接式（Y2标准电机）
电机机座号 | 63 | 71 | 80 | 90S | 90L | 100L | |||
AC | 130 | 145 | 175 | 195 | 195 | 215 | |||
AD | 70 | 80 | 145 | 155 | 155 | 180 | |||
B | 45 | 50.5 | 60.5 | 60.5 | 60.5 | 85.5 | |||
G | 140 | 160 | 200 | 200 | 200 | 250 | |||
L1 | 207 | 225 | 255 | 270 | 295 | 325 | |||
L | 462 | 485.5 | 525.5 | 540.5 | 565.5 | 620.5 |
注：机座80，90，100L超过底座。
