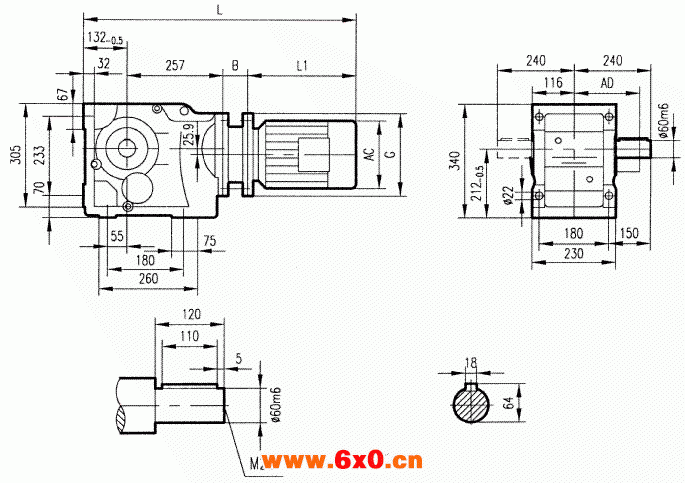

GK87型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸
法兰联接式(Y2标准电机)
电机机座号 | 80 | 90S | 90L | 100L | 112M | 132S | 132M | 160M | 160L | 180M | 180L |
AC | 175 | 195 | 195 | 215 | 240 | 275 | 275 | 330 | 330 | 380 | 380 |
AD | 145 | 155 | 155 | 180 | 190 | 210 | 210 | 255 | 255 | 280 | 280 |
B | 70 | 70 | 70 | 82 | 82 | 92 | 92 | 130 | 130 | 130 | 130 |
G | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 350 |
L1 | 255 | 270 | 295 | 325 | 340 | 390 | 430 | 505 | 560 | 590 | 630 |
L | 714 | 729 | 754 | 796 | 811 | 861 | 911 | 1024 | 1079 | 1109 | 1149 |
