GR67系列斜齿轮减速电机安装结构尺寸

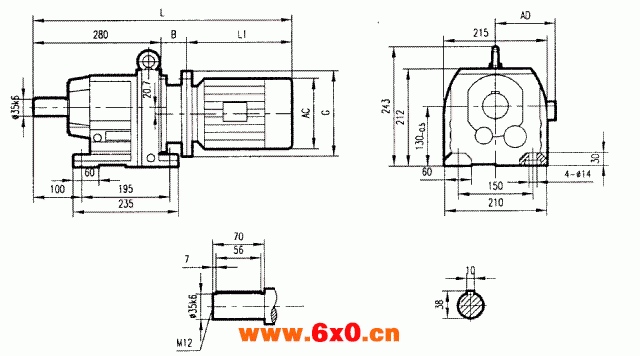

GR67安装结构尺寸
电机机座号 | 63 | 71 | 80 | 90S | 90L | 100L | 112M | 132S | 132M |
AC | 130 | 145 | 175 | 195 | 195 | 215 | 240 | 275 | 275 |
AD | 70 | 80 | 145 | 155 | 155 | 180 | 190 | 210 | 210 |
B | 44.5 | 50 | 69 | 69 | 69 | 81 | 81 | 93 | 93 |
G | 140 | 160 | 200 | 200 | 200 | 250 | 250 | 300 | 300 |
L1 | 207 | 225 | 255 | 270 | 295 | 325 | 340 | 390 | 430 |
L | 531.5 | 555 | 604 | 619 | 644 | 686 | 701 | 763 | 803.5 |
注：机座100L，112M，132S，132M超过底座。
