GR57系列斜齿轮减速电机安装结构尺寸

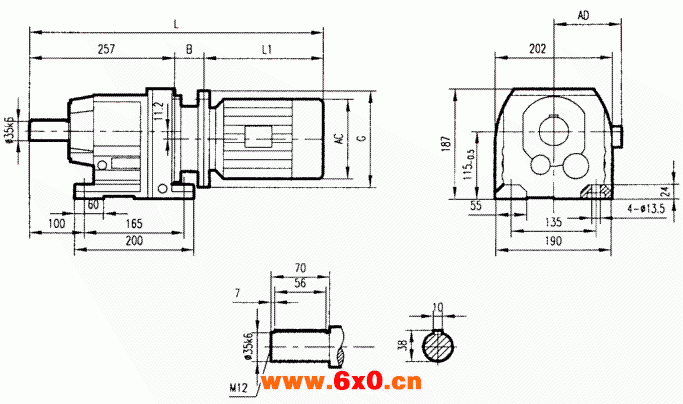

GR57安装结构尺寸
电机机座号 | 63 | 71 | 80 | 90S | 90L | 100L | 112M | 132S | 132M |
AC | 130 | 145 | 175 | 195 | 195 | 215 | 240 | 275 | 275 |
AD | 70 | 80 | 145 | 155 | 155 | 180 | 190 | 210 | 210 |
B | 44.5 | 50 | 69 | 69 | 69 | 81 | 81 | 93 | 93 |
G | 140 | 160 | 200 | 200 | 200 | 250 | 250 | 300 | 300 |
L1 | 207 | 225 | 255 | 270 | 295 | 325 | 340 | 390 | 430 |
L | 508.5 | 532 | 581 | 596 | 621 | 663 | 678 | 740 | 780 |
注：机座100L，112M，132S，132M超过底座。
