GR37系列斜齿轮减速电机安装结构尺寸

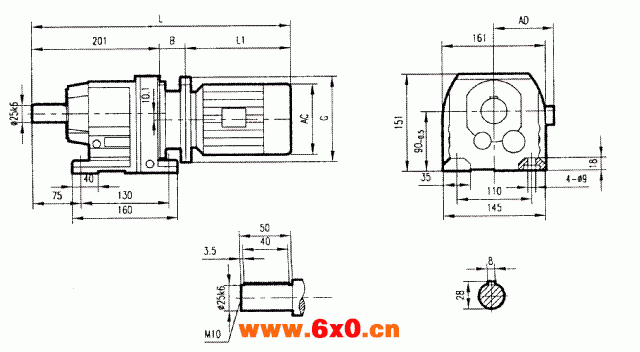

GR37安装结构尺寸
电机机座号 | 63 | 71 | 80 | 90S | 90L | 100L |
AC | 130 | 145 | 175 | 195 | 195 | 215 |
AD | 70 | 80 | 145 | 155 | 155 | 180 |
B | 45 | 50.5 | 60.5 | 60.5 | 60.5 | 85.5 |
G | 140 | 160 | 200 | 200 | 200 | 250 |
L1 | 207 | 225 | 255 | 270 | 295 | 325 |
L | 453 | 476.5 | 516.5 | 531.5 | 556.5 | 611.5 |
注：机座71，80，90，100L超过底座。
