WA132、WA142、WA152、WA162、WA172、WA182、WA192斜齿轮蜗轮蜗杆减速机外形安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：453

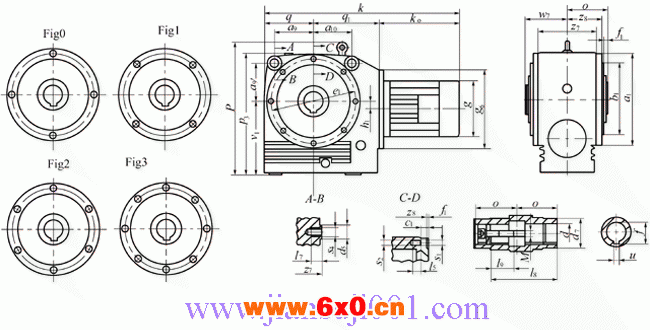

W系列斜齿轮蜗杆减速电机

型号	电机功率 (kW)	尺寸
		a1 a9 a9'	Fig	a10 b1 (h7)	c1 d5 e1	f1	g	g6 h1	k0		k	15 17	o p p3	q q1 s1	s2 s4 V1	w7 z7 z8	d d7	18 19	f u	M
WA132	0.18	φ110 - -	Fig0	- φ60	9 - φ75	3	φ130	φ150 -	207	349		14 -	60 - 137	62 80 -	M6 - 82	62.5 96 57	φ20H7 φ32	104 32	22.8 6	M6
	0.25						φ145		245	387
	0.37
	0.55						φ165		255	397
WA142	0.18	φ135 60 55	Fig1	70 φ95	13 φ20 φ115	3	φ130	125 4	227	412		12 20	70 211 182	83 102 φ9	M8 M12 100	72 98 62.5	φ30H7 φ45	122 16	33.3 8	M10
	0.25						φ145		245	430
	0.37
	0.55						φ175		250	435
	0.75
	1.1						φ195		265	450
WA152	0.25	φ152 70 70	Fig2	80 φ110	12.5 φ25 φ130	4	φ145	φ160 11	245	448		14 20	72.5 248 210	91 112 φ9	M8 M12 112	75 103 64	φ30H7 φ50	127 16	33.3 8	M10
	0.37
	0.55						φ175		250	453
	0.75
	1.1						φ195		265	468
	1.5								290	493
WA162	0.37	φ192 85 85	Fig2	100 φ130	14.5 φ30 φ165	4	φ145	φ200 17.9	245	488		16 25	90 294 257	108 135 φ11	M10 M16 145	93 139 84	φ40H7 φ65	156 40	43.3 12	M16
	0.55						φ175		250	493
	0.75
	1.1						φ195		265	508
	1.5								290	533
	2.2						φ215		320	563
	3
WA172	0.75	φ243 105 105	Fig2	115 φ180	16.5 φ45 φ215	4	φ175	φ250 26.2	250	564		20 30	109 372 321	132 182 φ14	M12 M20 180	113 161 97.5	φ50H7 φ85	191 57	53.8 14	M16
	1.1						φ195		265	579
	1.5								290	604
	2.2						φ215		320	634
	3
	4						φ240		340	654
	5.5						φ275		395	709
WA182	1.5	φ292 120 120	Fig3	120 φ230	20 φ44 φ265	4	φ195	φ250 36	290	647		24 40	125 442 380	152 205 φ14	M12 M24 232	129 181 110.5	φ60H7 φ95	207.5 75	64.4 18	M20
	2.2						φ215		320	677
	3
	4						φ240		340	697
	5.5						φ275		395	752
	7.5								435	792
WA192	2.2	φ384 160 160	Fig3	160 φ300	21.5 φ58 φ350	5	φ215	φ300 50	320	767		26 45	150 552 490	202 245 φ18	M16 M30 285	154 207 125	φ70H7 φ115	270 32.5	74.9 20	M20
	3
	4						φ240		340	787
	5.5						φ275		395	842
	7.5								435	882
	11						φ335		495	942
	15								540	987

注：①上表中k、k0、g的尺寸，系指配Y系列电机尺寸，如配其它类型电机，k、k0、g应做相应变化

②上表中安装尺寸确保，其它尺寸仅供参考。
