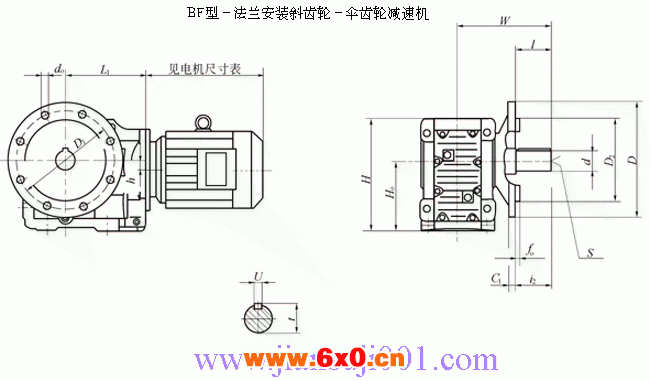

BF127、BF157机型安装结构尺寸
机型号 | D | C1 | H | D1 | fo | Ho | i2 | W | L1 | s | u | t | do | l | h1 | D2 | d |
BF127 | 550 | 25 | 592 | 500 | 5 | 375 | 210 | 466 | 390 | M24 | 28 | 116 | 8-φ18 | 210 | 53 | 450h7 | 110m6 |
BF157 | 660 | 28 | 705 | 600 | 6 | 450 | 210 | 520 | 426 | M24 | 32 | 127 | 8-φ22 | 210 | 71.7 | 550h7 | 120m6 |
注：其它尺寸，请参见B型。
BF127、BF157机型安装结构尺寸
机型号 | D | C1 | H | D1 | fo | Ho | i2 | W | L1 | s | u | t | do | l | h1 | D2 | d |
BF127 | 550 | 25 | 592 | 500 | 5 | 375 | 210 | 466 | 390 | M24 | 28 | 116 | 8-φ18 | 210 | 53 | 450h7 | 110m6 |
BF157 | 660 | 28 | 705 | 600 | 6 | 450 | 210 | 520 | 426 | M24 | 32 | 127 | 8-φ22 | 210 | 71.7 | 550h7 | 120m6 |
注：其它尺寸，请参见B型。
