B37、B47、B67、B77、B87、B97、B107、B127、B157、系列斜齿轮伞齿轮减速电机安装结构尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：314


B系列斜齿轮伞齿轮减速电机安装结构尺寸

B37、B47、B67、B77、B87、B97、B107、B127、B157、系列斜齿轮伞齿轮减速电机安装结构尺寸

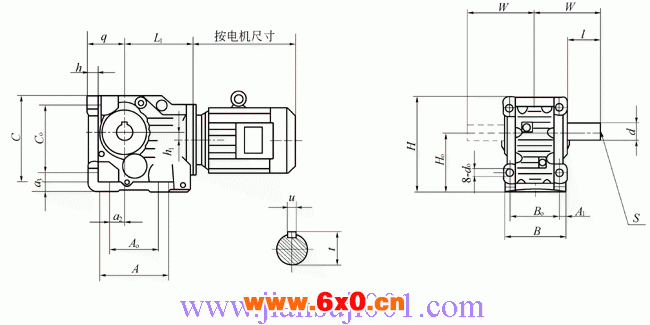

B机型安装结构尺寸

机型号
安装尺寸
轴伸尺寸
外型尺寸
Ho
Bo
Ao
Co
a2
a3
q
A1
do
d
l
S
u
t
B
H
L1
h
W
h1
A
C
B37
100
100
110
115
28
32
63
10
11
25k6
50
M10
8
28
120
165
172
16
110
8.5
143
150
B47
112
120
130
130
35
37
71
15
11
30k6
60
M10
8
33
145
186
206
18
135
7.2
162
170
B67
140
140
120
160
30
45
90
21
13.5
40k6
80
M16
12
43
170
228
225
24
171
20
170
203
B77
180
165
150
200
40
55
112
23.5
18
50k6
100
M16
14
53.5
200
288
255
27
206
31.3
208
263
B87
212
180
180
233
55
70
132
30
22
60m6
120
M20
18
64
230
340
317
32
240
25.9
260
305
B97
265
240
240
295
75
75
160
31
26
70m6
140
M20
20
74.5
290
414
347
36
291
32.3
294
372
B107
315
270
280
360
95
95
200
42
33
90m6
170
M24
25
95
340
508
430
40
347
52
380
448
B127
375
330
350
420
115
110
225
43
39
110m6
210
M24
28
116
400
592
470
45
418
53
445
526
B157
450
420
380
500
140
130
280
37
39
120m6
210
M24
32
127
500
705
510
50
457
71.7
495
634
