TF系列平行轴斜齿轮减速机的安装尺寸（型号为TF..S）

来源：网络作者：网络转载 2019-10-01 阅读：933

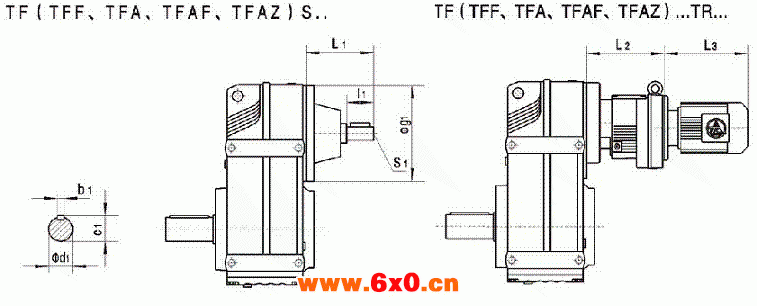

TF系列平行轴斜齿轮减速机的安装尺寸（型号为TF..S）

TF系列平行轴斜齿轮减速机

型号	d₁	L₁	l₁	S₁	C₁	b₁	g₁
TF..S38	16k6	115	40	M5	18	5	120
TF..S48	16k6	115	40	M5	18	5	120
TF..S58	19k6	120	40	M6	21.5	6	160
TF..S68	19k6	120	40	M6	21.5	6	160
TF..S78	24k6	140	50	M8	27	8	200
TF..S88	28k6	180	60	M10	31	8	250
TF..S98	38k6	220	80	M12	41	10	300
TF..S108	42k6	270	110	M16	45	12	350
TF..S128	55m6	297	110	M20	59	16	450
TF..S158	70m6	374	140	M20	74.5	20	550

型号	电机机座号	L₂	L₃		型号	电机机座号	L₂	L₃
TF..38TR18 TF..48TR18	Y₂63..	175	≤208		TF..108TR78 TF..128TR78	Y₂100L	220	≤350
	Y₂71..	175	≤266			Y₂112M	220	≤375
	Y₂80	175	≤272			Y₂132..	220	≤465
	Y₂80	175	≤272			Y₂160M	220	≤600
TF..58TR38 TF..68TR38 TF..78TR38	Y₂63..	157	≤208		TF..128TR88	Y₂90..	272	≤295
	Y₂71..	157	≤266			Y₂100L	272	≤320
	Y₂80..	157	≤272			Y₂112M	272	≤340
	Y₂90..	157	≤320			Y₂132..	272	≤465
TF..88TR58 TF..98TR58	Y₂63..	187	≤198			Y₂160..	272	≤600
	Y₂71..	187	≤266			Y₂180..	272	≤665
	Y₂80..	187	≤272		TF..158TR98	Y₂80..	320	≤248
	Y₂90..	187	≤320			Y₂90..	320	≤295
	Y₂100L	187	≤350			Y₂100L	320	≤320
	Y₂112M	187	≤375			Y₂112M	320	≤340
TF..108TR78 TF..128TR78	Y₂63..	220	≤198			Y₂132..	320	≤425
	Y₂71..	220	≤266			Y₂160..	320	≤600
	Y₂80..	220	≤248			Y₂180..	320	≤665
	Y₂90..	220	≤295			Y₂200L	320	≤675

注：其余参数请参见相对应型号。
