TFF38、TFAF38、TFF48、TFAF48、TFF58、TFAF58、TFF68、TFAF68、TFF78、TFAF78、TFF88、TFAF88、TFF98、TFAF98、TFF108、TF

来源：网络  作者：网络转载   2019-10-01 阅读：985

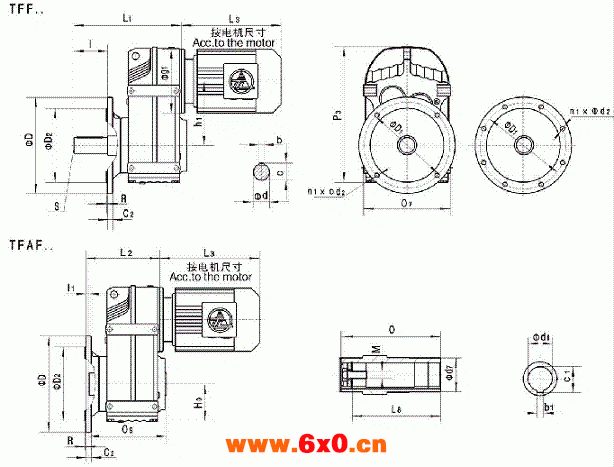

TF系列平行轴斜齿轮减速机的安装尺寸（型号为TFF、TFAF）

TFF、TFAF系列平行轴斜齿轮减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
D1
D2
R
n1
d2
h1
b
c
d
l
C2
P3
O7
S
g1
D
L1
TFF38
130
110j6
3.5
4
9
112
8
28
25k6
50
10
252
165
M10
120
160
190
TFF48
165
130j6
3.5
4
11
128.1
8
33
30k6
60
12
269
180
M10
120
200
222
TFF58
215
180j6
4
4
13.5
136
10
38
35k6
70
15
317
200
M12
160
250
243
TFF68
215
180j6
4
4
13.5
159.5
12
43
40k6
80
15
343
212
M16
160
250
275
TFF78
265
230j6
4
4
13.5
200
14
53.5
50k6
100
16
426
270
M16
200
300
331
TFF88
300
250h6
5
4
17.5
246.7
18
64
60m6
120
18
531
330
M20
250
350
379
TFF98
400
350h6
5
8
17.5
285
20
74.5
70m6
140
22
623
400
M20
300
450
454
TFF108
400
350h6
5
8
17.5
332.4
25
95
90m6
170
22
717
450
M24
350
450
532
TFF128
500
450h6
5
8
17.5
382.6
28
116
110m6
210
25
856
530
M24
450
550
637
TFF158
600
550h6
6
8
22
447
32
127
120m6
210
28
1021
660
M24
550
660
725

型号
安装尺寸
轴伸尺寸
外形尺寸
H0
D2
D1
R
L8
n1
d2
M
C1
d1
l1
b1
c2
D
L2
O9
O
d7
TFAF38
76
110j6
130
3.5
105
4
9
M10×25
33.3
30H7
24
8
10
160
140
123
120
45
TFAF48
77
130j6
165
3.5
130
4
11
M10×25
38.3
35H7
25
10
12
200
162
153
150
50
TFAF58
93
180j6
215
4
142
4
13.5
M16×40
43.3
40H7
23.5
12
15
250
177
169
166
55
TFAF68
97
180j6
215
4
156
4
13.5
M16×40
43.3
40H7
23
12
15
250
195
183
180
55
TFAF78
121
230j6
265
4
183
4
13.5
M16×40
53.8
50H7
37
14
16
300
231
213
210
70
TFAF88
152
250h6
300
5
210
4
17.5
M20×50
64.4
60H7
30
18
18
350
259
243
240
85
TFAF98
178
350h6
400
5
270
8
17.5
M20×50
74.9
70H7
41.5
20
22
450
314
303
300
95
TFAF108
200
350h6
400
5
310
8
17.5
M24×60
95.4
90H7
41
25
22
450
362
353
350
120
TFAF128
236
450h6
500
5
370
8
17.5
M24×60
106.4
100H7
51
28
25
550
427
413
410
135
TFAF158
286
550h6
600
6
457
8
22
M24×60
127.4
120H7
60
32
28
660
521
503
500
155
