TFAZ38、TFAZ48、TFAZ58、TFAZ68、TFAZ78、TFAZ88、TFAZ98、TFAZ108、TFAZ128、TFAZ158、系列平行轴斜齿轮减速机的安装尺寸

来源:网络  作者:网络转载   2019-10-01 阅读:953

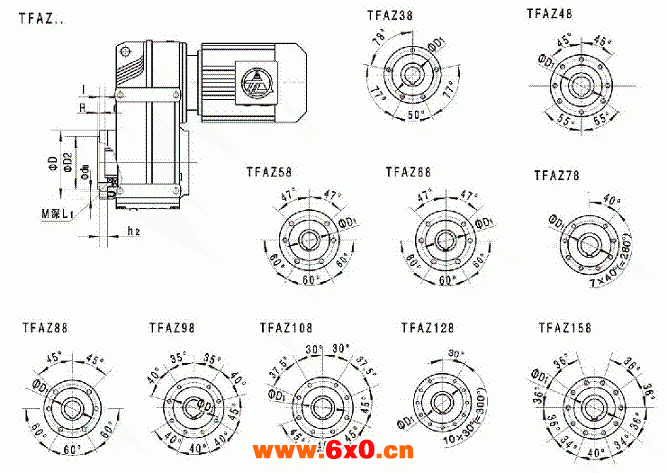

TF系列平行轴斜齿轮减速机的安装尺寸(型号为TFAZ)

TFAZ系列平行轴斜齿轮减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
L1
D1
D2
M
R
I
d0
h2
D
TFAZ38
11
94
80j6
M8
3
9
9
11.5
110
TFAZ48
11
102
80j6
M8
3
8.5
9
11
120
TFAZ58
17
125
105j6
M12
3.5
9
13.5
12
155
TFAZ68
17
125
105j6
M12
3.5
8.5
13.5
12
155
TFAZ78
17
142
125j6
M12
3.5
10
13.5
14
170
TFAZ88
26
178
155j6
M16
4
11
17.5
15
215
TFAZ98
26
220
180j6
M16
4
14
17.5
18
260
TFAZ108
28
260
210j6
M20
4
8
22
22
304
TFAZ128
28
300
250h6
M20
5
0
22
28
350
TFAZ158
36
340
290h6
M24
5
14
26
28
400
注:其余参数请参见TFA..。带★表示高出法兰结合面。
