TF系列平行轴斜齿轮减速机的安装尺寸（型号为TF、TFA）

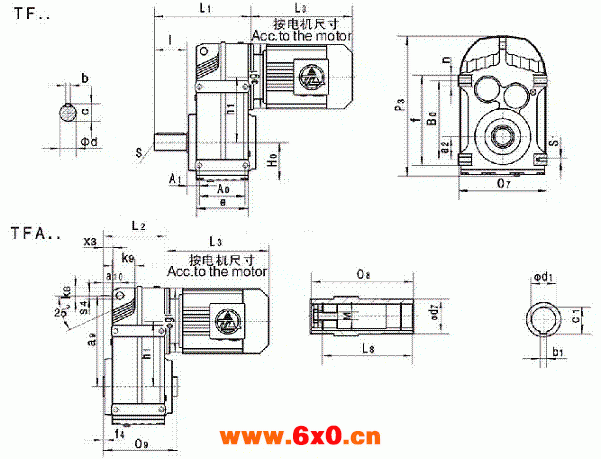

TF、TFA系列平行轴斜齿轮减速机的安装尺寸

型号	安装尺寸									轴伸尺寸				外形尺寸
型号	a₂	h₁	A₀	B₀	e	s	A₁	S₁	H₀	I	d	C	b	f	g₁	n	O₇	P₃	L₁
TF38	31	112	77	115	95	M10	22．5	M8×11	76	50	25k6	28	8	135	120	20	165	252	166
TF48	43	128.1	93	145	109	M10	31	M10×15	77	60	30k6	33	8	165	120	20	180	269	198
TF58	55	136	102	170	126	M12	34.5	M12×17	93	70	35k6	38	10	195	160	25	200	317	221
TF68	60	159.5	112	190	131	M16	38.5	M12×17	97	80	40k6	43	12	215	160	25	212	343	252
TF78	70	200	140	240	165	M16	37.5	M16×26	131	100	50k6	53.5	14	275	200	35	270	426	294
TF88	100	246.7	165	310	195	M20	43	M16×26	152	120	60m6	64	18	350	250	40	330	531	349
TF98	120	285	205	350	240	M20	50.5	M20×28	178	140	70m6	74.5	20	400	300	50	400	623	412
TF108	125	332.4	220	400	260	M24	71.5	M24×36	200	170	90m6	95	25	460	350	60	450	717	491
TF128	142	382.6	270	450	316	M24	81	M30×45	236	210	110m6	116	28	520	450	70	530	856	586
TF158	170	447	310	540	350	M24	105	M36×55	286	210	120m6	127	32	620	550	80	660	1021	662

型号	安装尺寸							轴伸尺寸					外形尺寸
型号	f₄	x₃	_s4	h₁	a₁₀	a₉	M	d₁	b₁	c₁	L₈	O₈	O₉	d₇	L₂	g₁	K₈	K₉
TFA38	2．5	12．5	14	112	27．5	158	M10×25	30H7	8	33.3	105	120	123	45	116	120	30	41.5
TFA48	3	14	14	128.1	35	170	M12×30	35H7	10	38.3	130	150	153	50	138	120	22	54
TFA58	3	19.5	14	136	40.5	198	M16×40	40H7	12	43.3	142	166	169	55	150	160	31	60
TFA68	3.5	23.5	14	159.5	41	215	M16×40	40H7	12	43.3	156	180	183	55	172	160	52	67
TFA78	4	24	22	200	44	278	M16×40	50H7	14	53.8	183	210	213	70	194	200	49	76
TFA88	4	25.5	22	246.7	63.5	346	M20×50	60H7	18	64.4	210	240	243	85	229	250	57	85
TFA98	4	32	26	285	73	385	M20×50	70H7	20	74.9	270	300	303	95	272	300	88	100
TFA108	2.5	47.5	26	331.4	92.5	485	M24×60	90H7	25	95.4	310	350	353	120	321	350	105	121
TFA128	2.5	55	33	382.6	120	550	M24×60	100h7	28	106.4	370	410	413	135	376	450	138	153
TFA158	10.5	79.5	33	447	150	660	M24×60	120h7	32	127.4	457	500	503	155	455	550	170	140
