首页 > 行业资讯 > 机械设备 > 传动机械 > TRX..S38、TRX..S58、TRX..S68、TRX..S78、TRX..S88、TRX..S98、TRX..S108、TRX..S128、TRX..S158、系列斜齿轮硬齿面减速机的安装尺寸　　

TRX..S38、TRX..S58、TRX..S68、TRX..S78、TRX..S88、TRX..S98、TRX..S108、TRX..S128、TRX..S158、系列斜齿轮硬齿面减速机的安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：147

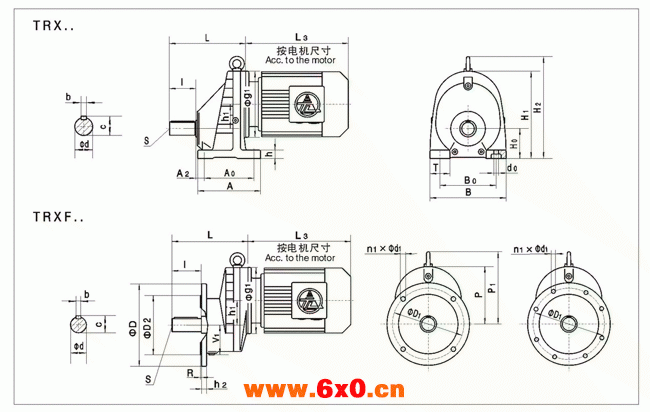

TR系列斜齿轮硬齿面减速机的安装尺寸TRX..S38……系列斜齿轮硬齿面减速机的安装尺寸

型号
d1
L1
I1
S1
C1
b1
g1
TRX..S38
16k6
115
40
M5
18
5
140
TRX..S58
19k6
120
40
M6
21.5
6
160
TRX..S68
19k6
120
40
M6
21.5
6
160
TRX..S78
24k6
140
50
M8
27
8
200
TRX..S88
28k6
180
60
M10
31
8
250
TRX..S98
38k6
220
80
M12
41
10
300
TRX..S108
42k6
270
110
M16
45
12
350
TRX..S128
55k6
207
110
M20
59
16
450
TRX..S158
70k6
374
140
M20
74.5
20
550

  注：萁余参数请参见TRX….、TRXF…。
