TR系列斜齿轮硬齿面减速机的安装尺寸

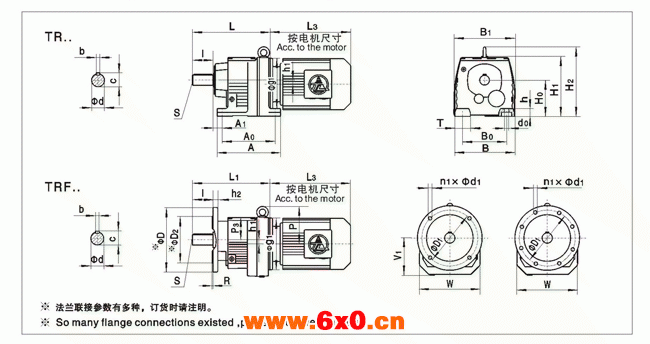

TR、TRF系列斜齿轮硬齿面减速机的安装尺寸

型号	安装尺寸						轴伸尺寸					外形尺寸
型号	H₀	B₀	A₀	A₁	h₁	d₀	d	b	c	I	S	L	A	B	H₁	T	H	H₂	g₁	B₁
TR18	75	110	110	18	0	9	20K6	8	22.5	40	M6	207	131	140	134	25	12	-	120	140
TR28	90	110	130	25	4.5	9	25K6	8	28	50	M10	193	152	151	147	32	18	-	120	151
TR38	90	110	130	25	10.1	9	25K6	8	28	50	M10	201	160	145	151	35	18	-	120	161
TR48	115	135	165	30	14	13.5	30K6	8	33	60	M10	235	195	170	187	42	24	-	160	178
TR58	115	135	165	30	11.2	13.5	35K6	10	38	70	M12	257	200	190	187	55	24	-	160	202
TR68	130	150	195	30	20.7	14	35K6	10	38	70	M12	280	235	210	212	60	30	243	160	215
TR78	140	170	205	35	15.9	17.5	40K6	12	43	80	M16	300	245	230	228	60	30	269	200	235
TR88	180	215	260	40	12.6	17.5	50K6	14	53.5	100	M16	372	310	290	295	75	45	345	250	297
TR98	225	250	310	40	10.2	22	60m6	18	64	120	M20	440	365	340	368	90	55	418	300	348
TR108	250	290	370	45	30.4	26	70m6	20	74.5	140	M20	495	440	400	408	110	65	475	350	409
TR138	315	340	410	50	25.1	33	90m6	25	95	170	M24	589	490	450	495	110	70	562	400	458
TR148	355	380	500	50	33.4	39	110m6	28	116	210	M24	695	590	530	565	150	80	637	450	540
TR168	425	500	580	60	59.9	39	120m6	32	127	210	M24	790	670	660	675	160	100	749	550	670

型号	安装尺寸																						外形尺寸
	D			D₁			D₂			R			n₁			d₁			h₂			h₁	V₁	W	P₃	L₁	P
	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3	h₁	V₁	W	P₃	L₁	P
TRF18	120	140	-	100	115	-	80j6	95j6	-	3	3	-	4	4	-	6.5	8.5	-	8	9	-	0	76	130	59	215	-
TRF28	-	140	160	-	115	130	-	95j6	110j6	-	3	3.5	-	4	4	-	8.5	8.5	-	9	10	4.5	92	142	57	199	-
TRF38	-	160	200	-	130	165	-	110j6	130j6	-	3.5	3.5	-	4	4	-	9	11	-	10	12	10.1	94	161	61	207	-
TRF48	-	160	200	-	130	165	-	110j6	130j6	-	3.5	3.5	-	4	4	-	9	11	-	10	12	14	118	178	72	235	-
TRF58	-	200	250	-	165	215	-	130j6	180j6	-	3.5	4	-	4	4	-	11	13.5	-	12	15	11.2	121	202	72	257	-
TRF68	200	250	-	165	215	-	130j6	180j6	-	3.5	4	-	4	4	-	11	13.5	-	12	15	-	20.7	134	215	82	280	113
TRF78	250	300	-	215	265	-	180j6	230j6	-	4	4	-	4	4	-	13.5	13.5	-	15	16	-	15.9	144	235	88	300	129
TRF88	300	350	-	265	300	-	230j6	250h6	-	4	5	-	4	4	-	13.5	17.5	-	16	18	-	12.6	184	297	115	372	165
TRF98	350	450	-	300	400	-	250h6	350h6	-	5	5	-	4	8	-	17.5	17.5	-	18	22	-	10.2	230	348	144	440	193
TRF108	350	450	-	300	400	-	250h6	350h6	-	5	5	-	4	8	-	17.5	17.5	-	20	22	-	20.4	255	409	158	495	224
TRF138	450	550	-	400	500	-	350h6	450h6	-	5	5	-	8	8	-	17.5	17.5	-	22	25	-	25.1	320	458	180	589	247
TRF148	450	550	-	400	500	-	350h6	450h6	-	5	5	-	8	8	-	17.5	17.5	-	22	25	-	33.4	361	540	210	695	285
TRF168	550	660	-	550	600	-	450h6	550h6	-	5	6	-	8	8	-	17.5	22	-	25	28	-	59.9	430	670	250	790	324
轴承尺寸同上表
