TS38……系列蜗轮蜗杆减速机外形安装尺寸

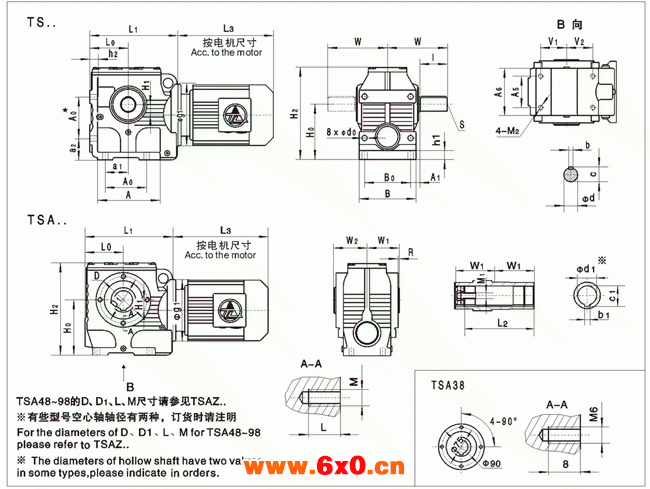

TS、TSA系列蜗轮蜗杆减速机外形安装尺寸

型号	安装尺寸								轴伸尺寸					外形尺寸
型号	H₀	A₀	B₀	A₁	a₁	a₂	L₀	d₀	d	l	b	c	S	L₁	A	B	W	h₁	h₂	H₁	H₂
TS38	80	63	90	15	35	40	63	9	20k6	40	6	22.5	M6	143	89	108	100	10	10	0	143
TS48	100	80	100	15	35	35	75	11	25k6	50	8	28	M10	171	112	120	115	15	12	12	165
TS58	112	100	110	19	45	35	80	11	30k6	60	8	33	M10	187	130	136	134	15	12	20	189
TS68	140	130	130	25	60	40	106	13.5	35k6	70	10	38	M12	241	175	160	160	20	15	26	236
TS78	180	135	150	30	75	70	125	17.5	45k6	90	14	48.5	M16	287	204	185	195	25	25	39	301
TS88	225	180	200	35	92	82	150	22	60m6	120	18	64	M20	340	247	250	255	30	30	41.5	368
TS98	280	235	250	30	115	90	180	26	70m6	140	20	74.5	M20	420	320	300	295	35	35	59	455

★在TS38时此A0和80。 ★A₀is80in TS38.

型号	安装尺寸							轴伸尺寸					外形尺寸
	L₀	H₀	R	V₁	V₂	M₂	A₅	b₁	c₁	d₁	L₂	M₁	H₂	L₁	W₂	W₁	A₆	g₁
TSA38	63	80	3	-	-	-	-	6	22.8	20H7	104	M6×16	143	143	62.5	60	90	120
TSA48	75	100	2．5	35	52	M10	60	8	28.3	25H7	105	M10×25	165	171	63	60	94	120
									33.3	30H7
TSA58	82	112	3	58．5	58．5	M12	60	8	33.3	30H7	132		189	187	78	75	100	120
								10	38.3	35H7		M12×30
TSA68	106	140	3．5	71．5	80．5	M16	88	12	43.3	40H7	144	M16×40	236	241	87	84	128	160
								14	48.3	45H7
TSA78	125	180	4	85	85	M16	102	14	53.8	50H7	180	M16×45	301	287	108	105	154	200
								18	64.4	60H7		M20×50
TSA88	150	225	5	115	110	M16	118	18	64.4	60H7	220		368	340	128	125	194	250
								20	74.9	70H7
TSA98	180	280	5	135	113	M20	160	20	74.9	70H7	260		455	420	149	145	236	300
								25	95.4	90H7		M24×60
