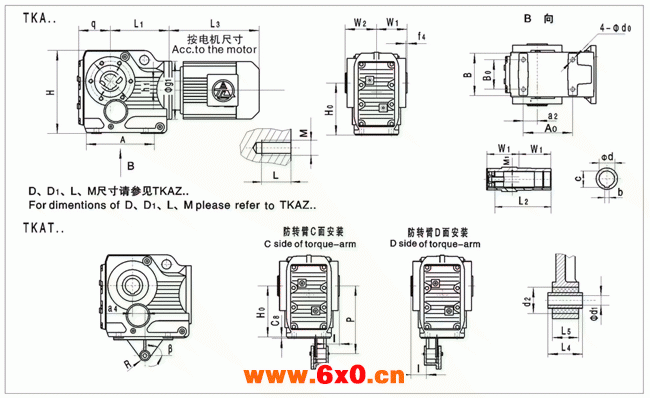

TKA、TKAT系列螺旋伞齿轮减速机外形安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
H0
B0
a2
A0
d0
d
b
c
L2
M1
B
q
L1
H
g1
W1
f4
h1
A
W2
TKA35
100
60
35
117
M10×20
30H7
8
33.3
105
M10×25
100
71
142
164
120
60
2.5
8.5
147
63
TKA48
112
70
40
140
M10×20
35H7
10
38.3
130
M12×25
110
75
166
185
160
75
3
7.2
175
78
TKA58
132
88
47
152
M12×25
40H7
12
43.3
142
M16×40
122
96
173
215
160
83
3
13.1
207
86
TKA68
140
88
42
152
M12×25
40H7
12
43.3
156
M16×40
130
94
179
226
160
90
3.5
20
207
93
TKA78
180
102
48
170
M16×32
50H7
14
53.8
183
M16×40
154
109
202
286
200
105
4
31.3
225
108
TKA88
212
118
65
225
M16×32
60H7
18
64.4
210
M20×50
170
132
257
338
250
120
4
25.9
300
123
TKA98
265
160
83
248
M20×36
70H7
20
74.9
270
M20×50
226
158
277
414
300
150
4
32.3
328
153
TKA108
315
190
100
290
M24×44
90H7
25
95.4
310
M24×60
266
199
354
500
350
175
2.5
52
400
178
TKA128
同TKAB128
TKA158
同TKAB158

型号
安装尺寸
外形尺寸
L5
β
C8
R
p
l
H0
d1
L4+0 -0.3
a4
d2+0.25 +0.1
TKAT38
31
60°
10
22.5
140
20
100
10.4±0.1
36
23.5
26
TKAT48
31
55°
12
22.5
160
20
112
10.4±0.1
36
30
26
TKAT58
54
55°
13
29
192
18
132
16.4±0.08
60
40
40
TKAT68
54
55°
13
29
200
25
140
16.4±0.08
60
45
40
TKAT78
54
60°
14
29
250
25
180
16.4±0.08
60
52.5
40
TKAT88
72
60°
16
41
300
30
212
25±0.08
80
60
60
TKAT98
92
50°
17
41
350
40
265
25±0.08
100
70
60
TKAT108
92
55°
20
41
450
45
315
25±0.08
100
74
60
TKAT128
110
65°
45
70
550
7
375
40±0.08
126
60
-
TKAT158
110
75°
45
70
700
2
450
40±0.08
126
50
-

注：TKAT…其余参数请参见TKA…。
