选型方法及示例
一个完整的选型流程包括三个步骤：确定减速机功率－确定减速机规格－径向力校核。
1. 确定减速机功率P
P=K×PN
K－工况系数
PN－减速机负载所需的功率
工况系数K按照下式计算
K=L×JF
L－考虑了载荷特性和减速机持续工作时间的子系数，L的取值见表6，需要精确确定时，请参考表8
JF－考虑了减速机每小时启动次数的子系数，F的取值见表7
表6 系数L
载荷特性 | L | ||
每天工作8小时 | 每天工作16小时 | 每天工作24小时 | |
平稳载荷 | 1 | 1 | 1 |
中等冲击载荷 | 1.15 | 1.25 | 1.4 |
强烈冲击载荷 | 1.25 | 1.4 | 1.7 |
表7 系数F
L | ||||
每天工作8小时 | 每天工作16小时 | 每天工作24小时 | ||
每小时启动次数 | ＜10 | 1 | 1 | 1 |
＜100 | 1.15 | 1.25 | 1.4 | |
＜500 | 1.25 | 1.4 | 1.7 | |
2. 确定减速机规格
根据计算功率P和输出转速由功率选型表选定满足要求的减速电机，同时保证K≤fB。
其中：fB为减速机服务系数
表8系数L的精确选用表
应用领域 | L | |||
每天工作8小时 | 每天工作16小时 | 每天工作24小时 | ||
建筑业 | 搅拌机 | 1.25 | 1.5 | 1.75 |
水泥厂 | 1.5 | 1.75 | 2 | |
灰泥喷射机 | 1 | 1 | 1.25 | |
酿造和蒸馏 | 麦芽菜池 | 1 | 1 | 1.25 |
装瓶机 | 1 | 1 | 1.25 | |
电梯 | 提升机 | 1 | 1.25 | 1.5 |
货运电梯 | 1 | 1.25 | 1.5 | |
自动扶梯 | 1 | 1 | 1.25 | |
过滤机 | 1 | 1.25 | 1.5 | |
发电机 | 1 | 1 | 1.25 | |
木材和塑料工业 | 电锯的主动力 | 1.5 | 1.75 | 2 |
电锯的进给动力 | 1 | 1.25 | 1.5 | |
砍木机 | 1.5 | 1.75 | 2 | |
胶合板胶机 | 1 | 1 | 1.25 | |
钻孔机 | 1 | 1 | 1.25 | |
挤压机 | 1.25 | 1.5 | 1.75 | |
机床设备 | 平面刨床，门刨床，弯轧机 | 1.25 | 1.5 | 1.75 |
主动力，进给动力 | 1 | 1.25 | 1.5 | |
进给和辅动力 | 1 | 1 | 1.25 | |
压力机 | 1.75 | 2 | 2 | |
折弯机 | 1.5 | 1.75 | 2 | |
剪板机 | 1.75 | 2 | 2 | |
包装机械 | 纸板堆叠机 | 1.25 | 1.5 | 1.75 |
打包机 | 1 | 1 | 1.25 | |
压缩机 | 离心式 | 1 | 1.25 | 1.5 |
轴流式 | 1 | 1.25 | 1.5 | |
混合机 | 均匀密度 | 1 | 1 | 1.25 |
不均匀密度 | 1 | 1.25 | 1.5 | |
钢铁工业 | 拉线机 | 1.25 | 1.5 | 1.75 |
绕线机 | 1 | 1.25 | 1.5 | |
集中驱动辊道（无反转） | 1.25 | 1.5 | 1.75 | |
单独驱动辊道（无反转 | 1.5 | 1.75 | 2 | |
集中驱动辊道（有反转） | 1.75 | 2.25 | 2.5 | |
单独驱动辊道（有反转） | 2 | 2.5 | 2.75 | |
磨机 | 球磨机，棒磨机 | 1.75 | 1.75 | 1.75 |
锤磨机，粉碎机 | 1.5 | 1.75 | 2 | |
泵 | 离心式 | 1 | 1.25 | 1.5 |
旋转式，齿轮型，叶轮型，叶片型 | 1 | 1 | 1.25 | |
多缸活塞泵 | 1 | 1.25 | 1.5 | |
螺旋泵 | 1 | 1.25 | 1.5 | |
灰泥喷射机 | 1 | 1.25 | 1.5 | |
搅拌机 | 纯液体（均匀密度） | 1 | 1 | 1.25 |
非均匀密度的液体 | 1 | 1.25 | 1.5 | |
液体和固体 | 1.25 | 1.5 | 1.75 | |
输送机 | 平稳加载 | 1 | 1 | 1.25 |
重载链和螺旋输送 | 1 | 1.25 | 1.5 | |
振动输送机 | 1.5 | 1.75 | 2 | |
电梯和提升机 | 1 | 1.25 | 1.5 | |
表8（续） 系数L的精确选用表
应用领域 | L | |||
每天工作8小时 | 每天工作16小时 | 每天工作24小时 | ||
风扇 | 离心式风扇 | 1 | 1 | 1.25 |
工业风扇 | 1 | 1.25 | 1.5 | |
冷却塔动力 | 1.75 | 1.75 | 1.75 | |
食品工业 | 粉碎机 | 1.75 | 2 | 2.25 |
甜菜切片机，揉面机 | 1.25 | 1.5 | 1.75 | |
碾肉机 | 1.25 | 1.5 | 1.5 | |
填充机 | 1 | 1 | 1.25 | |
和面机 | 1 | 1.25 | 1.5 | |
挤压机 | 1.25 | 1.5 | 1.75 | |
甘蔗切碎机 | 1.75 | 1.75 | 1.75 | |
榨糖机 | 1.75 | 1.75 | 1.75 | |
烤面包机 | 1.25 | 1.25 | 1.25 | |
麦芽菜池 | 1.25 | 1.25 | 1.25 | |
装瓶机 | 1.25 | 1.25 | 1.25 | |
水处理 | 普通通风装置 | 1.5 | 1.5 | 1.5 |
旋转木马式通风装置 | 1.75 | 1.75 | 1.75 | |
条珊式筛子，搜集器 | 1 | 1 | 1.25 | |
螺旋泵 | 1 | 1.25 | 1.5 | |
筛子 | 旋转式（石头，砂） | 1 | 1.25 | 1.5 |
行进式吸水机 | 1 | 1 | 1.25 | |
辅助动力 伺服系统 | 微动装置 | 1 | 1 | 1 |
无载荷 | 1.25 | 1.25 | 1.25 | |
农用机械 | 施肥平土机 | 1 | 1 | |
收割机 | 1 | 1 | ||
纺织工业 | 织机 | 1.25 | 1.5 | 1.75 |
纺纱机 | 1 | 1 | 1.25 | |
洗涤机 | 1 | 1.25 | 1.5 | |
印刷和制纸技术 | 切割机 | 1 | 1.25 | 1.5 |
卷筒 | 1 | 1 | 1.25 | |
打包进料机 | 1 | 1.25 | 1.25 | |
. 径向力校核
确定径向载荷
径向载荷根据下式计算
FR:径向载荷 N
Md:转矩 N.m
d0:安装传动件的名义直径 mm
fz:传动件系数
联接的传动件类型不同, 传动件系数fz不同,其值可查下表。
传动件 | 传动件系数fz | 备注 |
齿轮 | 1.15 | <17齿 |
链轮 | 1.40 | <13齿 |
链轮 | 1.25 | <20齿 |
三角带 | 1.75 | |
皮带轮 | 2.50 | |
同步带 | 2.50 |
FXL:由轴承寿命决定的许用径向载荷，按照下式计算：
FXL:由轴承寿命决定的许用径向载荷，按照下式计算：
FXW:由轴强度决定的许用径向载荷
FRa：选型表中给定的额定径向载荷许用值[N]
X：轴肩到径向力作用点的距离[mm]
a，b，c：减速机径向载荷折算常数[mm]

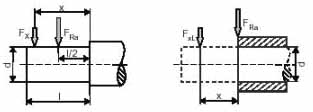

示意图如下：
减速机径向载荷折算常数
减速机代号 | a [mm] | b [mm] | c [Nmm] | d [mm] | l [mm] |
JF27 | 109.5 | 84.5 | 1.13×105 | 25 | 50 |
JF37 | 123.5 | 98.5 | 1.07×105 | 25 | 50 |
JF47 | 153.5 | 123.5 | 1.78×105 | 30 | 60 |
JF57 | 170.7 | 135.7 | 3.77×105 | 35 | 70 |
JF67 | 181.3 | 141.3 | 4.12×105 | 40 | 80 |
JF77 | 215.8 | 165.8 | 7.87×105 | 50 | 100 |
JF87 | 263 | 203 | 1.19×106 | 60 | 120 |
JF97 | 350 | 280 | 2.09×106 | 70 | 140 |
JF107 | 373.5 | 288.5 | 4.23×106 | 90 | 170 |
JF127 | 442.5 | 337.5 | 9.45×106 | 110 | 210 |
JF157 | 512 | 407 | 1.05×107 | 120 | 210 |
