JF系列减速机出轴的安装与拆卸(GB10095-88)

来源：网络  作者：网络转载   2019-10-01 阅读：683

1)  安装

JF系列减速电机（GB10095-88）

(1)     空心轴  (2) 紧固螺栓 (3) 孔用挡圈 (4) 用户设备轴

安装结构尺寸扭距表
机型
DH7   m)
DK    (mm)
LX+2   (mm)
C7    (mm)
MS    (Nm)

JFA..27

25
25
22
16
20
JFA..37
30
30
22
16
20
JFA..47
35
35
28
18
20
JFA..57 JFA..67
40
40
36
18
40
JFA..77
50
50
36
18
40
JFA..87
60
60
42
22
80
JFA..97
70
70
42
22
80
JFA..107
90
90
50
26
200
JFA..127
100
100
50
26
200
JFA..157
120
120
50
26
200
注：MS为螺栓扭紧力矩
2)  拆卸

JF系列减速电机（GB10095-88）

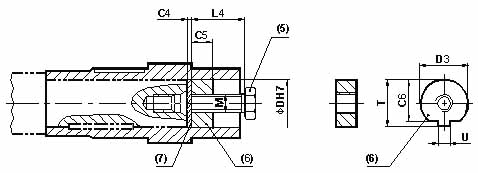

 (5) 拆卸螺栓  (6) 拆卸螺母 (7) 拆卸挡圈
拆卸结构尺寸表
机型
DH7
( Mm)
M
(mm)
C4
(mm)
C5
(mm)
C6
(mm)
U-0.5
(mm)
T-0.5
(mm)
D3-0.5
(mm)
L4
(mm)
JFA..27
25
M10
5
10
20
7.5
28
24.7
35
JFA..37
30
M10
5
10
25
7.5
33
29.7
35
JFA..47
35
M12
5
12
29
9.5
38
34.7
45
JFA..57 JFA..67
40
M16
5
12
34
11.5
41.9
39.7
50
JFA..77
50
M16
5
12
43.5
13.5
53.5
49.7
50
JFA..87
60
M20
5
16
56
17.5
64
59.7
60
JFA..97
70
M20
5
16
65.5
19.5
74.5
69.7
60
JFA..107
90
M24
5
20
80
24.5
95
89.7
70
JFA..127
100
M24
5
20
89
27.5
106
99.7
70
JFA..157
120
M24
5
20
107
31
127
119.7
70
