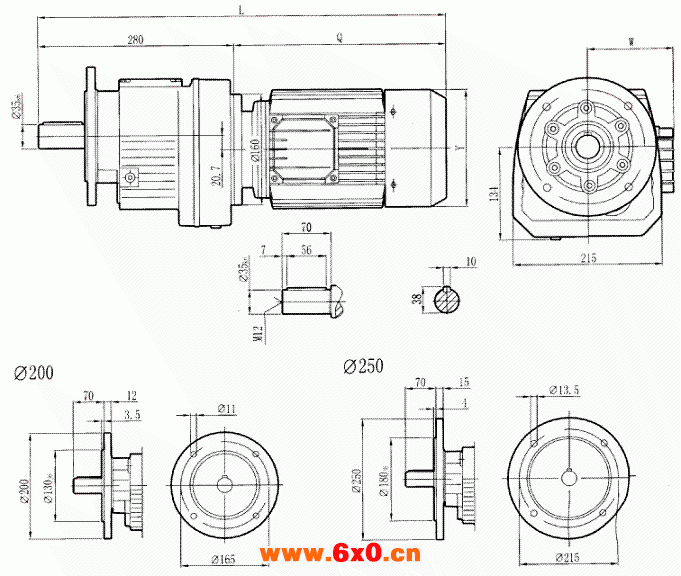

RCF67..型硬齿轮减速机安装尺寸图
YS63.. | YS71.. | YS80.. | Y90.. | Y100.. | Y112M.. | Y132S.. | Y132M.. | ||||
Y | 122 | 137 | 156 | 169 | 194 | 226 | 266 | 266 | |||
W | 95 | 108 | 118 | 128 | 145 | 190 | 210 | 210 | |||
L | 488 | 505 | 530 | 581 | 629 | 630 | 685 | 725 | |||
Q | 208 | 225 | 250 | 301 | 349 | 350 | 405 | 445 |
RCF67..型硬齿轮减速机安装尺寸图
YS63.. | YS71.. | YS80.. | Y90.. | Y100.. | Y112M.. | Y132S.. | Y132M.. | ||||
Y | 122 | 137 | 156 | 169 | 194 | 226 | 266 | 266 | |||
W | 95 | 108 | 118 | 128 | 145 | 190 | 210 | 210 | |||
L | 488 | 505 | 530 | 581 | 629 | 630 | 685 | 725 | |||
Q | 208 | 225 | 250 | 301 | 349 | 350 | 405 | 445 |
